Tiêu chuẩn thiết kế thang máy tải hàng

Thang máy tải hàng dần trở thành phương tiện chính và quan trọng trong việc vận chuyển hàng hóa giữa các tầng. Khắc phục được mọi nhược điểm của phương thức vận chuyển bằng tời hay máy cẩu nâng hàng. Lắp đặt và sử dụng thang máy tải hàng phải đảm bảo đúng tiêu chuẩn thiết kế đã được quy định. Tiêu chuẩn thiết kế thang máy tải hàng là gì cùng tìm hiểu ngay nhé.

Những tiêu chuẩn kỹ thuật dành cho thang máy tải hàng

Để đảm bảo thang máy luôn mang lại sự an toàn trong quá trình sử dụng và vận hành. Tất cả các đơn vị sản xuất và lắp ráp phải đáp ứng được đầy đủ các tiêu chuẩn về thang máy. Tại Việt Nam hiện có 6 tiêu chuẩn về thang máy đã quy định rất rõ ràng và chi tiết các tiêu chí sau:

- Tiêu chuẩn an toàn trong lắp đặt và sử dụng thang máy - Mã TCVN 5744: 1993
-  Tiêu chuẩn an toàn cơ khí thang máy - Mã TCVN 5866: 1995
-  Tiêu chuẩn an toàn về cấu tạo và lắp đặt thang máy điện - Mã TCVN 6904: 2001
-  Tiêu chuẩn an toàn về cấu tạo và lắp đặt thang máy thuỷ lực - Mã TCVN 6905: 2001
-  Tiêu chuẩn an toàn về cấu tạo và lắp đặt thang máy - Mã TCVN 6396-28: 2013
-  Tiêu chuẩn thang máy gia đình - Mã TCVN 6395: 2008

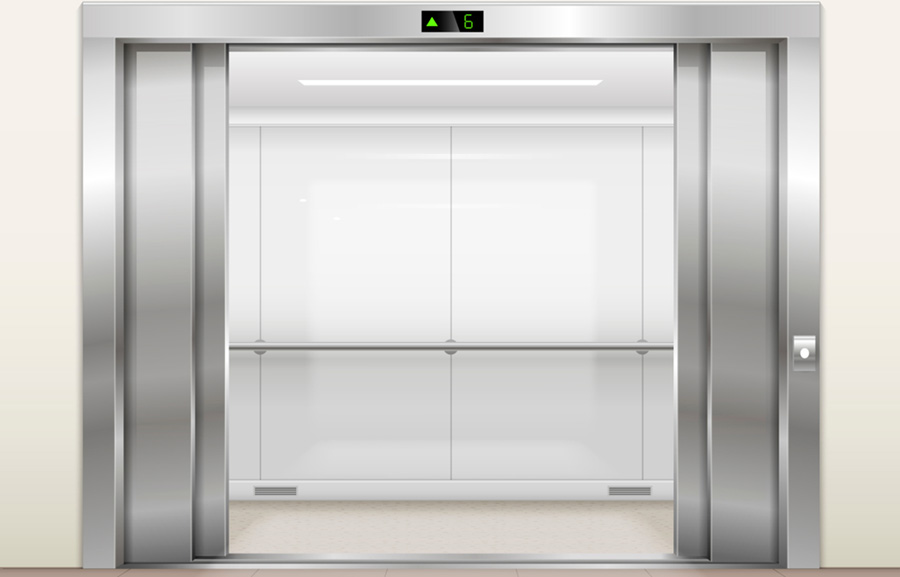

Tiêu chuẩn thiết kế kích thước cho thang máy tải hàng

Khi thiết kế thang máy tải hàng phải dựa vào tải trọng để xác định kích thước. Mỗi loại thang máy có tải trọng khác nhau sẽ có những kích thước khác nhau. Dưới đây là kích thước tham khảo dành cho các thang máy có tải trọng tương ứng

1. Thang máy tải hàng trọng tải 500kg

-  Kích thước thang máy (dài x rộng) : 1.600mm x 2.100mm
-  Độ sâu hố PIT: 1.400 mm
-  Độ cao (OH): 1.400 mm
-  Kích thước cửa thang máy: 1.000mm x 2.100mm
-  Kích thước cửa phòng máy: 900mm x 2.100mm
-  Dung sai điện áp cho phép: ± 25 mm

2. Thang máy tải hàng trọng tải 750kg

-  Kích thước thang máy (dài x rộng) : 1.900mm x 2.100mm
-  Độ sâu hố PIT: 1.400 mm
-  Độ cao (OH): 2.100 mm
-  Kích thước cửa thang máy: 1.000mm x 2.100mm
-  Kích thước cửa phòng máy: 900mm x 2.100mm
-  Dung sai điện áp cho phép: ± 25 mm

3. Thang máy tải hàng trọng tải 1.000kg

-  Kích thước thang máy (dài x rộng) : 2.000mm x 2.400mm
-  Độ sâu hố PIT: 1.500 mm
-  Độ cao (OH): 4.200 mm
-  Kích thước cửa thang máy: 1.100mm x 2.100mm
-  Kích thước cửa phòng máy: 900mm x 2.100mm
-  Dung sai điện áp cho phép: ± 25 mm

4. Thang máy tải hàng trọng tải 1.500kg

-  Kích thước thang máy (dài x rộng) : 2.500mm x 2.600mm
-  Độ sâu hố PIT: 1.500 mm
-  Độ cao (OH): 4.200 mm
-  Kích thước cửa thang máy: 1.100mm x 2.100mm
-  Kích thước cửa phòng máy: 900mm x 2.100mm
-  Dung sai điện áp cho phép: ± 25 mm

5. Thang máy tải hàng trọng tải 2.000kg

-  Kích thước thang máy (dài x rộng) : 2.900mm x 2.850mm
-  Độ sâu hố PIT: 1.500 mm
-  Độ cao (OH): 4.200 mm
-  Kích thước cửa thang máy: 1.600mm x 2.100mm
-  Kích thước cửa phòng máy: 900mm x 2.100mm
-  Dung sai điện áp cho phép: ± 25 mm

6. Thang máy tải hàng trọng tải 3.000kg

-  Kích thước thang máy (dài x rộng) : 3.600mm x 3.250mm
-  Độ sâu hố PIT: 1.700 mm
-  Độ cao (OH): 4.400 mm
-  Kích thước cửa thang máy:2.000mm x 2.100mm
-  Kích thước cửa phòng máy: 900mm x 2.100mm
-  Dung sai điện áp cho phép: ± 25 mm

Với các thang máy tải hàng cần một khoảng không gian phù hợp phía trước cửa ra vào để vận chuyển hàng hoá được thuận lợi

Lý do cần thực hiện đúng các tiêu chuẩn về thang máy

Để được cấp giấy phép hoạt động Thang máy phải trải quá quá trình kiểm tra khắt khe về:

-  Tiêu chuẩn kỹ thuật
-  Tiêu chuẩn an toàn
-  Tiêu chuẩn cấu tạo
-  TIêu chuẩn thiết kế và lắp đặt

Dưới sự giám sát của cơ quan Nhà nước có thẩm quyền, nếu đạt đầy đủ các tiêu chuẩn thang máy mới được cấp phép và đưa vào sử dụng. Thang máy phải trải qua quá trình đánh giá khắt khe như vậy nhằm:

-  Đảm bảo an toàn cho người sử dụng trong quá trình vận hành thang máy
-  Quản lý các công ty sản xuất, lắp đặt, vận hành thang máy
-  Thước đo chất lượng của thang máy trước và sau khi lắp đặt.

Nếu bạn có nhu cầu lắp đặt và sử dụng thang máy tải hàng hãy xác định trọng tải cần sử dụng. Sau đó lựa chọn đơn vị cung cấp và lắp đặt có uy tín và đảm bảo đầy đủ các tiêu chuẩn về thang máy. Để có được thiết bị vận chuyển an toàn, hiện đại và tối ưu nhất nhé.
