Kích thước thang hàng - Thông số kỹ thuật tiêu chuẩn theo tải trọng và thiết kế công trình

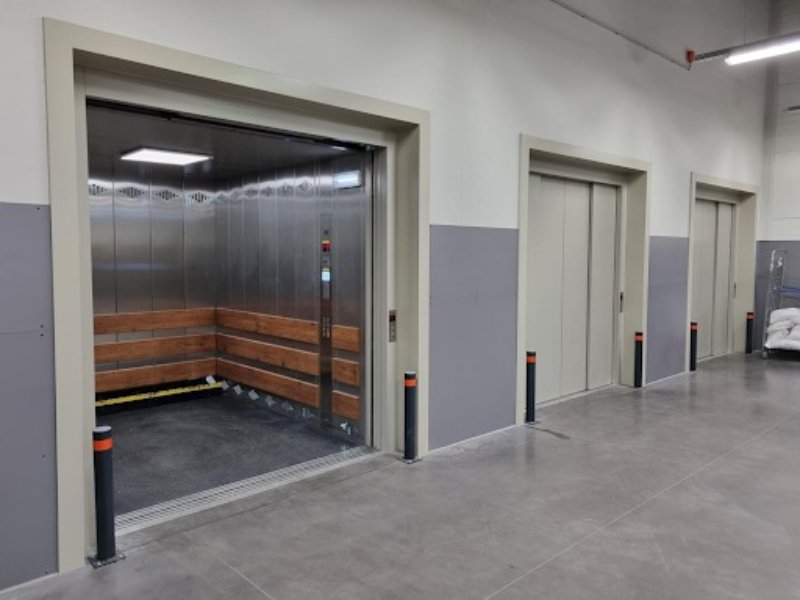

I. Thang hàng là gì?

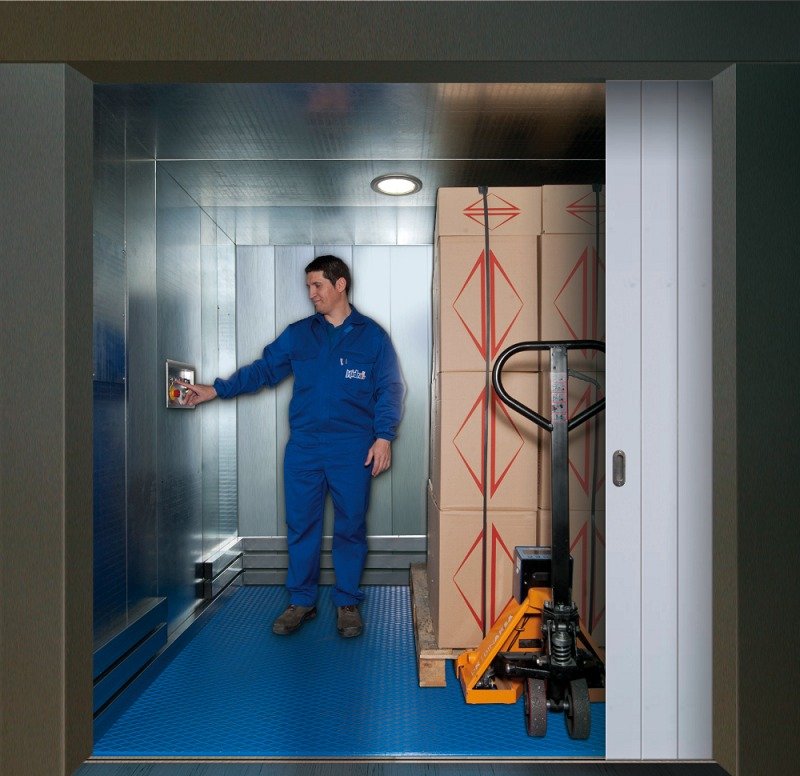

Thang hàng hay còn gọi là thang máy chở hàng là thiết bị chuyên dụng được thiết kế để vận chuyển hàng hóa trong các tòa nhà cao tầng, nhà máy, trung tâm thương mại, khách sạn, kho xưởng và các công trình công nghiệp. Không giống như thang máy chở người, thang hàng được ưu tiên về sức nâng, thể tích cabin và độ bền thay vì tốc độ và tính thẩm mỹ.

Loại thang này thường có thiết kế đơn giản, chắc chắn và ít nội thất trang trí. Cabin có thể làm bằng tôn trơn, inox chống gỉ, hoặc thép sơn tĩnh điện nhằm đảm bảo khả năng chịu lực, chống va đập trong quá trình bốc dỡ hàng hóa cồng kềnh.

Thang hàng thường được lắp đặt cố định trong giếng thang với các thiết kế phù hợp theo tải trọng từ vài trăm kilogram đến vài tấn. Việc lựa chọn kích thước thang hàng phù hợp với công trình đóng vai trò cực kỳ quan trọng để đảm bảo an toàn vận hành, tối ưu diện tích xây dựng và tiết kiệm chi phí đầu tư.

Tùy theo quy mô công trình và loại hàng hóa vận chuyển, chủ đầu tư cần cân nhắc kỹ các yếu tố như tải trọng, tốc độ, loại cửa, diện tích phòng thang, hố thang và phòng máy. Những yếu tố này sẽ được làm rõ trong phần tiếp theo, giúp nhà thầu và chủ đầu tư đưa ra lựa chọn đúng đắn khi thiết kế và lắp đặt thang hàng cho công trình của mình.

Tham khảo ngay siêu phẩm thang máy Fuji chất lượng tại HNEE!

II. Các thông số kỹ thuật cần quan tâm khi lựa chọn kích thước thang hàng

Khi thiết kế và lựa chọn kích thước thang hàng, chủ đầu tư và kỹ sư cần đặc biệt lưu ý đến các thông số kỹ thuật sau:

• Tải trọng thang hàng: Là thông số thể hiện khối lượng hàng hóa tối đa mà thang có thể vận chuyển mỗi lần. Tùy vào nhu cầu sử dụng mà thang hàng có các mức tải trọng phổ biến như: 800kg, 1000kg, 1350kg, 1600kg, 2000kg., 3000kg, 5000kg. Chọn đúng tải trọng giúp đảm bảo an toàn khi vận hành và tránh lãng phí chi phí đầu tư.

• Tốc độ di chuyển (m/phút): Tốc độ ảnh hưởng đến thời gian vận chuyển hàng hóa giữa các tầng. Các mức tốc độ tiêu chuẩn thường gặp: 30 m/phút, 45 m/phút, 60 m/phút, 90 m/phút. Tốc độ càng cao thì thời gian vận chuyển càng nhanh, tuy nhiên yêu cầu về thiết bị điều khiển và động cơ cũng cao hơn.

• Loại cửa và kích thước mở cửa: Thang hàng có ba loại cửa chính: Cửa mở 2S (mở hai cánh về một phía), cửa mở 4C (mở bốn cánh về hai phía), cửa mở 2U (mở hai cửa đối diện). Kích thước mở cửa đi kèm phụ thuộc vào từng loại thang và yêu cầu bốc dỡ hàng hóa. Một số kích thước cửa phổ biến: 1000 x 2100, 1100 x 2100, 1400 x 2100, 1600 x 2100, 1800 x 2100, 2000 x 2100.

• Diện tích phòng thang (AA x BB): Phòng thang là phần không gian chứa cabin. Kích thước phòng thang phụ thuộc vào tải trọng và loại cửa. Thiết kế cần đủ rộng để phù hợp với loại hàng hóa cần vận chuyển.

• Diện tích hố thang (HW x HD): Là diện tích của giếng thang, nơi lắp đặt cabin và thiết bị dẫn hướng. Hố thang phải được xây dựng chính xác theo bản vẽ kỹ thuật để đảm bảo an toàn vận hành.

• Diện tích phòng máy (MRW x MRD): Phòng máy là nơi đặt thiết bị điều khiển và máy kéo. Diện tích phòng máy cần đủ lớn để kỹ thuật viên dễ dàng lắp đặt, bảo trì.

Các thông số trên có mối liên hệ mật thiết và ảnh hưởng lẫn nhau. Ví dụ, tải trọng lớn cần phòng thang lớn, đồng nghĩa với hố thang và phòng máy cũng phải mở rộng. Sự thay đổi loại cửa cũng ảnh hưởng đến kích thước cabin và diện tích xây dựng. Việc tính toán sai sẽ dẫn đến bất cập trong thi công, vận hành và an toàn kỹ thuật.

Tham khảo siêu phẩm thang máy Mitsubishi chất lượng tại HNEE!

III. Một số kích thước thang hàng tiêu chuẩn theo tải trọng

Dưới đây là một số kích thước thang hàng tiêu chuẩn theo các mức tải trọng phổ biến. Chủ đầu tư có thể tham khảo để đưa ra lựa chọn phù hợp với công trình.

1. Kích thước thang hàng 800kg

Đây là loại thang phổ biến trong nhà máy vừa và nhỏ.

• Tốc độ tiêu chuẩn: 45, 60, 90 m/phút

• Loại cửa: Cửa mở 2S, 1000 x 2100

• Phòng thang (AA x BB): 1400 x 1400 mm

• Hố thang (HW x HD): 2100 x 1800 mm

• Phòng máy (MRW x MRD): 2100 x 3200 mm

2. Kích thước thang hàng 1000kg

Thang 1000kg phù hợp cho kho hàng hoặc nhà hàng quy mô lớn.

Tốc độ tiêu chuẩn: 45, 60, 90 m/phút

• Loại cửa:

Cửa 2S: 1100 x 2100

Cửa 4C: 1400 x 2100

• Phòng thang:

Cửa 2S: 1400 x 1700 mm

Cửa 4C: 1600 x 1500 mm

• Hố thang:

Cửa 2S: 2100 x 2100 mm

Cửa 4C: 2500 x 2000 mm

• Phòng máy:

Cửa 2S: 2100 x 3800 mm

Cửa 4C: 2500 x 3700 mm

3. Kích thước thang hàng 1350kg

Thường dùng trong các khu công nghiệp và nhà kho lớn.

• Tốc độ: 45, 60, 90 m/phút

• Loại cửa:

Cửa 2S: 1100 x 2100

Cửa 4C: 1400 x 2100

• Phòng thang:

Cửa 2S: 1400 x 2200 mm

Cửa 4C: 1800 x 1700 mm

• Hố thang:

Cửa 2S: 2100 x 2600 mm

Cửa 4C: 2700 x 2200 mm

• Phòng máy:

Cửa 2S: 3100 x 3600 mm

Cửa 4C: 3700 x 3200 mm

4. Kích thước thang hàng 1600kg

Dành cho các công trình vận chuyển hàng hóa cồng kềnh.

• Tốc độ: 30, 45, 60, 90 m/phút

• Loại cửa:

Cửa 2S: 1100 x 2100

Cửa 4C: 1400 x 2100

• Phòng thang:

Cửa 2S: 1400 x 2500 mm

Cửa 4C: 1800 x 1900 mm

• Hố thang:

Cửa 2S: 2100 x 2900 mm

Cửa 4C: 2700 x 2300 mm

• Phòng máy:

Cửa 2S: 3100 x 3900 mm

Cửa 4C: 3700 x 3300 mm

5. Kích thước thang hàng 2000kg

Phù hợp trung tâm thương mại, siêu thị, bãi xe...

• Tốc độ: 30, 45, 60 m/phút

• Loại cửa:

2S: 1400 x 2100

4C: 1600 x 2100

2U: 1800 x 2100

• Phòng thang:

2S: 1600 x 2600 mm

4C, 2U: 1800 x 2300 mm

• Hố thang:

2S: 2600 x 3600 mm

4C, 2U: 2800 x 3300 mm

• Phòng máy:

2S: 4600 x 5600 mm

4C, 2U: 4800 x 5300 mm

6. Kích thước thang hàng 3000kg

Thường dùng trong nhà máy công nghiệp nặng.

• Tốc độ: 30, 45, 60 m/phút

• Loại cửa: 4C hoặc 2U, 1600–1800 x 2100 mm

• Phòng thang: 1800 x 3200 mm

• Hố thang: 2800 x 4200 mm

• Phòng máy: 4800 x 6200 mm

7. Kích thước thang hàng 5000kg

Dành cho vận chuyển thiết bị siêu trọng trong công nghiệp.

• Tốc độ: 30, 45, 60 m/phút

• Loại cửa: 4C hoặc 2U, 2000 x 2100 mm

• Phòng thang: 2000 x 4500 mm

• Hố thang: 3300 x 5500 mm

• Phòng máy: 5300 x 7500 mm

IV. Lưu ý khi thiết kế và lắp đặt thang hàng

Thiết kế và lắp đặt thang hàng đòi hỏi sự phối hợp chặt chẽ giữa đơn vị thiết kế kiến trúc, nhà thầu cơ điện và nhà cung cấp thang máy. Dưới đây là những lưu ý quan trọng để đảm bảo tính đồng bộ, an toàn và hiệu quả cho công trình.

1. Đảm bảo phù hợp với mặt bằng công trình

Khi lên phương án thang hàng, mặt bằng xây dựng cần được khảo sát chi tiết để xác định vị trí đặt giếng thang, phòng máy và không gian xung quanh cửa tầng. Việc đảm bảo kích thước thang hàng phù hợp với thực tế sẽ giúp tránh phát sinh chỉnh sửa kết cấu sau này, đồng thời hạn chế ảnh hưởng đến tiến độ và chi phí thi công. Ngoài ra, cần tính đến hướng ra vào hàng hóa và luồng di chuyển để bố trí cửa thang hợp lý, thuận tiện cho vận chuyển nội bộ.

2. Tối ưu không gian nhưng vẫn giữ hiệu suất vận hành

Trong điều kiện diện tích sàn hạn chế, thiết kế thang hàng cần được tối ưu để tiết kiệm diện tích giếng thang, nhưng vẫn phải đảm bảo không ảnh hưởng đến kích thước phòng thang và khả năng vận chuyển hàng hóa. Không nên cố thu hẹp cabin để tiết kiệm diện tích vì điều này sẽ làm giảm hiệu suất vận hành và tăng thời gian bốc dỡ. Ngược lại, cabin quá lớn so với tải trọng thực tế sẽ dẫn đến lãng phí đầu tư và khó bố trí kết cấu công trình.

3. Đáp ứng tiêu chuẩn kỹ thuật và an toàn

Việc thiết kế và lắp đặt thang hàng phải tuân thủ các tiêu chuẩn kỹ thuật hiện hành như TCVN 6395:2008 và quy chuẩn về an toàn thang máy. Các yếu tố cần đảm bảo gồm: kích thước cabin và hố thang hợp lý, tải trọng và tốc độ đúng với mục đích sử dụng, hệ thống điều khiển và phanh an toàn đầy đủ. Ngoài ra, thang cần được trang bị các tính năng an toàn như: báo quá tải, khóa cửa liên động, hệ thống chiếu sáng khẩn cấp và thiết bị cứu hộ tự động. Tất cả đều phải được kiểm định trước khi đưa vào sử dụng.

4. Nên tham khảo bản vẽ chi tiết từ đơn vị cung cấp

Trước khi thi công phần xây dựng, chủ đầu tư nên làm việc sớm với đơn vị cung cấp thang hàng để nhận bản vẽ chi tiết về giếng thang, phòng máy và hệ thống điện. Việc này giúp đồng bộ hóa quá trình thi công, tránh xung đột kỹ thuật với các hạng mục khác. Bản vẽ thang hàng thường bao gồm các kích thước cụ thể, yêu cầu kết cấu bê tông, vị trí đấu nối nguồn điện, thông số thông gió và chống thấm cho hố PIT. Nếu có sự thay đổi trong thiết kế ban đầu, cần cập nhật lại bản vẽ kịp thời để tránh sai lệch và mất an toàn khi lắp đặt.
