Thiết kế thang máy gia đình: Tối ưu không gian, đảm bảo an toàn và hiệu quả lâu dài

Trong bối cảnh nhà ở ngày càng chú trọng đến tiện nghi, an toàn và tối ưu không gian, thiết kế thang máy đã trở thành một hạng mục kỹ thuật quan trọng ngay từ giai đoạn lên ý tưởng kiến trúc. Đặc biệt với nhà ở riêng lẻ, thiết kế thang máy gia đình không chỉ là bài toán về kích thước hay tải trọng, mà còn liên quan chặt chẽ đến kết cấu xây dựng, khả năng vận hành lâu dài và sự đồng bộ tổng thể của công trình. Một bản thiết kế chuẩn giúp kiểm soát chi phí, hạn chế phát sinh trong thi công và tạo tiền đề cho việc lắp đặt thang máy an toàn, chính xác. Chính vì vậy, việc tiếp cận thiết kế thang máy theo hướng bài bản, có định hướng kỹ thuật rõ ràng và phù hợp thực tế công trình là bước đi cần thiết trước khi quyết định xây dựng hay cải tạo nhà ở.

I. Thiết kế thang máy là gì?

Thiết kế thang máy là quá trình xác định và triển khai các thông số kỹ thuật cần thiết để lắp đặt thang máy phù hợp với điều kiện thực tế của công trình. Nội dung thiết kế không chỉ bao gồm việc lựa chọn tải trọng hay kiểu thang, mà quan trọng hơn là thiết kế hố thang, phòng máy, vị trí cửa tầng, hố pit, chiều cao OH và các chi tiết liên quan đến kết cấu xây dựng.

Đối với nhà ở, thiết kế thang máy gia đình đóng vai trò như một phần của hồ sơ kỹ thuật tổng thể, cần được thực hiện song song với thiết kế kiến trúc và kết cấu. Bản thiết kế chuẩn giúp đảm bảo thang máy lắp đặt đúng kỹ thuật, vận hành ổn định và đáp ứng các tiêu chuẩn an toàn trong suốt quá trình sử dụng.

Thực tế cho thấy, nhiều vấn đề phát sinh khi lắp thang máy bắt nguồn từ việc không có hoặc có bản vẽ thiết kế thang máy ngay từ đầu. Do đó, thiết kế thang máy không phải là bước phụ trợ, mà là nền tảng quan trọng quyết định chất lượng, tuổi thọ và hiệu quả sử dụng của thang máy trong gia đình.

II. Vì sao cần thực hiện thiết kế thang máy ngay từ giai đoạn thiết kế nhà?

Trong nhà ở hiện đại, thang máy ngày càng trở thành hạng mục phổ biến, đặc biệt với nhà phố nhiều tầng và biệt thự. Tuy nhiên, để thang máy hoạt động an toàn và phù hợp với công trình, thiết kế thang máy gia đình cần được thực hiện ngay từ giai đoạn thiết kế nhà, không nên chờ đến khi xây dựng xong mới tính toán bổ sung. Dưới đây là những lý do quan trọng nhất.

Thực hiện thiết kế thang máy giúp đảm bảo sự đồng bộ giữa thang máy và kết cấu công trình

Thang máy là thiết bị có yêu cầu kỹ thuật cao và gắn chặt với kết cấu nhà. Khi được thiết kế sớm, hố thang, dầm chịu lực, sàn phòng máy và các vị trí kỹ thuật sẽ được bố trí đúng ngay từ đầu. Điều này giúp kết cấu công trình chịu lực đúng thiết kế, không phải đục phá hay gia cố bổ sung sau này. Ngược lại, nếu không có thiết kế thang máy từ đầu, việc can thiệp vào kết cấu đã hoàn thiện có thể làm giảm độ bền và ảnh hưởng đến an toàn tổng thể của ngôi nhà.

Tránh phát sinh chi phí và sai sót trong quá trình thi công

Thiết kế thang máy sớm giúp chủ đầu tư kiểm soát tốt chi phí ngay từ giai đoạn lập dự toán. Các thông số như kích thước hố thang, chiều sâu hố pit hay chiều cao OH đều được xác định rõ ràng, hạn chế tình trạng phải chỉnh sửa khi lắp đặt. Thực tế, nhiều công trình phát sinh chi phí lớn do hố thang xây sai kích thước, pit không đủ sâu hoặc thiếu không gian kỹ thuật, buộc phải cải tạo lại. Việc này không chỉ tốn kém mà còn kéo dài tiến độ xây dựng.

Tối ưu diện tích sử dụng trong nhà ở gia đình

Nhà ở, đặc biệt là nhà phố, thường bị giới hạn về diện tích. Khi thiết kế thang máy gia đình được đưa vào từ đầu, kiến trúc sư có thể chủ động bố trí thang máy tại vị trí hợp lý như giữa thang bộ, sát tường hoặc trong lõi giao thông. Đồng thời, có thể lựa chọn phương án hố thang phù hợp như tường mỏng, cột nhỏ hoặc khung thép để tiết kiệm không gian. Nhờ đó, diện tích sử dụng của các phòng vẫn được đảm bảo mà không ảnh hưởng đến công năng chung.

Đảm bảo an toàn và hiệu quả vận hành lâu dài

An toàn là yếu tố quan trọng nhất của thang máy gia đình. Khi được thiết kế đúng ngay từ giai đoạn đầu, các yếu tố như rail dẫn hướng, cửa thang, hố pit, phòng máy và hệ thống điện sẽ đáp ứng đúng tiêu chuẩn kỹ thuật. Điều này giúp thang máy vận hành êm, ít hỏng vặt và dễ bảo trì về sau. Ngược lại, việc lắp đặt thang máy trong không gian không được thiết kế sẵn thường tiềm ẩn rủi ro kỹ thuật và làm giảm tuổi thọ thiết bị.

III. Các phương án thiết kế thang máy gia đình phổ biến hiện nay

Tùy theo điều kiện mặt bằng, kết cấu công trình và nhu cầu sử dụng, thiết kế thang máy gia đình hiện nay thường được triển khai theo một số phương án phổ biến. Mỗi phương án có đặc điểm kỹ thuật và phạm vi ứng dụng khác nhau, cần được cân nhắc ngay từ khâu thiết kế.

Thiết kế thang máy gia đình - Thiết kế hố thang máy bằng cột bê tông xây tường gạch

Đây là phương án truyền thống và được áp dụng rộng rãi trong các công trình nhà ở xây mới. Hố thang được tạo bởi bốn cột bê tông chịu lực, xung quanh xây tường gạch bao che. Ưu điểm của phương án này là kết cấu vững chắc, dễ thi công và phù hợp với nhiều loại thang máy gia đình, đặc biệt là thang tải trọng 350kg. Tuy nhiên, nhược điểm là chiếm diện tích lớn hơn so với các giải pháp khác, nhất là khi sử dụng cột và tường dày 200mm.

Thiết kế hố thang máy bê tông tối ưu diện tích

Để khắc phục hạn chế về không gian, nhiều công trình hiện nay áp dụng giải pháp giảm chiều dày tường và kích thước cột. Tường bao hố thang có thể xây dày 100mm kết hợp cột bê tông 100x300mm, giúp tiết kiệm đáng kể diện tích hố thang. Phương án này vẫn đảm bảo khả năng chịu lực nếu được tính toán đúng kỹ thuật, đồng thời phù hợp với nhà phố có mặt bằng hẹp nhưng vẫn muốn lắp thang máy gia đình.

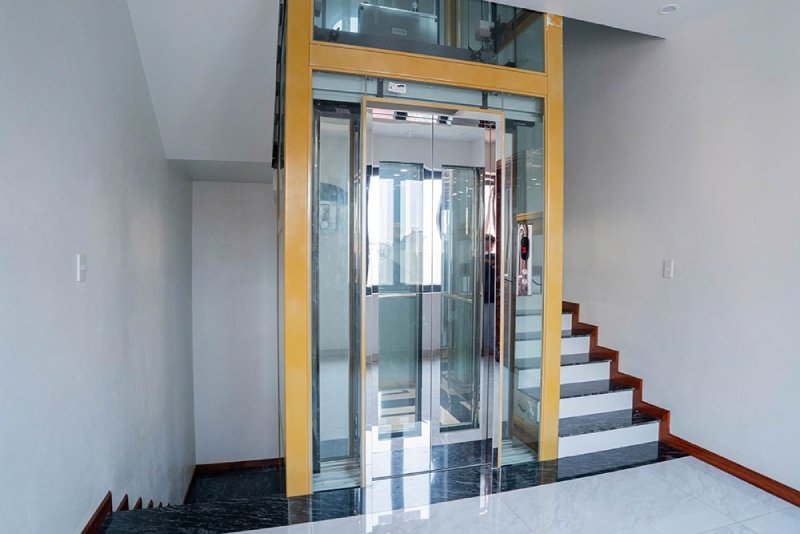

Thiết kế thang máy gia đình bằng khung thép

Khung thép là giải pháp linh hoạt, thường được áp dụng cho công trình cải tạo hoặc nhà có diện tích hạn chế. Thay vì xây dựng hố thang bê tông, khung thép được dựng sẵn theo kích thước tiêu chuẩn của thang máy. Ưu điểm của phương án này là thi công nhanh, giảm tải trọng cho công trình và tiết kiệm diện tích phủ bì hố thang. Đây cũng là lựa chọn phổ biến cho thang máy kính đặt giữa thang bộ, giúp không gian thông thoáng và hiện đại hơn.

Không có một phương án thiết kế thang máy gia đình nào phù hợp cho tất cả công trình. Việc lựa chọn cần dựa trên diện tích xây dựng, số tầng, kết cấu nhà và nhu cầu sử dụng thực tế. Với nhà xây mới có mặt bằng rộng, hố thang bê tông truyền thống vẫn là lựa chọn an toàn. Với nhà phố nhỏ hoặc công trình cải tạo, khung thép hoặc giải pháp tối ưu diện tích sẽ mang lại hiệu quả cao hơn. Quan trọng nhất là phương án thiết kế phải được tính toán đồng bộ với kiến trúc và kết cấu ngay từ đầu để đảm bảo an toàn và vận hành ổn định lâu dài.

Bên cạnh yếu tố thiết kế hố thang và kết cấu công trình, việc lựa chọn thương hiệu thang máy phù hợp cũng ảnh hưởng trực tiếp đến phương án thiết kế tổng thể. Trong đó, thang máy Fuji là dòng thang được nhiều gia đình và đơn vị thiết kế quan tâm nhờ khả năng thích ứng linh hoạt với điều kiện nhà ở tại Việt Nam. Với các cấu hình đa dạng về tải trọng, kích thước cabin và yêu cầu không gian, thang máy Fuji cho phép tối ưu thiết kế hố thang, đặc biệt phù hợp với nhà phố, nhà cải tạo hoặc công trình có diện tích hạn chế. Khi được tính toán đồng bộ ngay từ khâu thiết kế, thang máy Fuji có thể đáp ứng tốt cả yêu cầu kỹ thuật, an toàn và hiệu quả vận hành lâu dài cho gia đình.

IV. Những lưu ý kỹ thuật quan trọng khi thiết kế và thi công hố thang máy

Hố thang máy là hạng mục chịu ảnh hưởng trực tiếp đến khả năng lắp đặt, vận hành và độ an toàn của thang máy gia đình. Dù lựa chọn phương án bê tông hay khung thép, việc thiết kế và thi công hố thang máy cần tuân thủ chặt chẽ các yêu cầu kỹ thuật ngay từ đầu. Dưới đây là những lưu ý quan trọng không thể bỏ qua.

Chiều sâu hố pit và yêu cầu chống thấm hố thang máy

Hố pit là phần thấp nhất của hố thang, đóng vai trò quan trọng trong việc đảm bảo an toàn khi thang vận hành. Theo tiêu chuẩn thông dụng, hố pit thang máy gia đình thường có chiều sâu khoảng 1000mm. Tuy nhiên, với những công trình cải tạo hoặc bị hạn chế chiều cao, có thể áp dụng giải pháp hố pit nông từ khoảng 550mm nếu sử dụng dòng thang phù hợp. Dù ở phương án nào, hố pit bắt buộc phải được xử lý chống thấm triệt để. Nước thấm vào hố pit không chỉ gây ăn mòn thiết bị mà còn tiềm ẩn nguy cơ mất an toàn điện và giảm tuổi thọ thang máy.

Đà linteau và kết cấu cố định rail dẫn hướng

Trong thiết kế hố thang máy gia đình, đà linteau là chi tiết kỹ thuật thường bị xem nhẹ nhưng lại có vai trò rất quan trọng. Đà linteau được bố trí tại vị trí giữa các tầng, thường ở ba mặt hố thang, dùng để cố định rail dẫn hướng cabin và đối trọng. Nếu không có đà linteau hoặc bố trí sai vị trí, việc bắt rail sẽ không đảm bảo chắc chắn, ảnh hưởng trực tiếp đến độ ổn định khi thang vận hành. Ngoài ra, tại vị trí cửa thang cũng cần bố trí đà linteau riêng để treo và cố định khung cửa, đảm bảo cửa hoạt động chính xác và bền bỉ theo thời gian.

Chiều cao OH và không gian phía trên hố thang

Chiều cao OH là khoảng cách tính từ sàn tầng trên cùng đến sàn phòng máy hoặc đỉnh hố thang. Với thang máy gia đình, chiều cao OH tối thiểu thường khoảng 3500mm, tùy theo loại thang và cấu hình kỹ thuật. Đây là không gian cần thiết để bố trí các thiết bị an toàn phía trên cabin. Nếu OH không đủ, thang máy sẽ không đáp ứng tiêu chuẩn kỹ thuật và có thể phải điều chỉnh lại phương án lắp đặt. Do đó, chiều cao OH cần được xác định rõ trong giai đoạn thiết kế nhà, tránh tình trạng xây dựng xong mới phát hiện thiếu không gian.

Thiết kế phòng máy và các lỗ kỹ thuật cần chừa sẵn

Đối với thang máy có phòng máy, khu vực này cần được thiết kế đồng bộ với hố thang. Trước khi đổ sàn phòng máy, cần làm dầm bê tông khóa bốn mặt hố thang để chịu lực cho toàn bộ hệ thống. Trên sàn phòng máy, phải chừa các lỗ kỹ thuật đúng kích thước, trong đó có lỗ xỏ cáp đối trọng và lỗ phục vụ việc đưa thiết bị lên lắp đặt. Sàn phòng máy không cần đổ quá dày, chỉ cần tương đương các sàn khác trong nhà. Ngoài ra, phòng máy cần có cửa ra vào thuận tiện cho bảo trì, cùng hệ thống thông gió để thoát nhiệt nhưng vẫn đảm bảo chống mưa, chống nước xâm nhập.

V. HNEE - Đơn vị thiết kế thang máy gia đình uy tín, lấy an toàn làm tiêu chuẩn

Trong thiết kế và lắp đặt thang máy gia đình, yếu tố kỹ thuật và an toàn luôn cần được đặt lên hàng đầu. HNEE là đơn vị hoạt động trong lĩnh vực thang máy với định hướng rõ ràng: mỗi giải pháp thiết kế không chỉ đáp ứng yêu cầu lắp đặt, mà còn đảm bảo vận hành ổn định và an tâm lâu dài cho người sử dụng.

HNEE tiếp cận thiết kế thang máy gia đình như một phần không thể tách rời của công trình xây dựng. Trước khi đưa ra giải pháp, đội ngũ kỹ sư tiến hành khảo sát thực tế, đánh giá kết cấu nhà, diện tích xây dựng và nhu cầu sử dụng của gia đình. Từ đó, bản vẽ thiết kế hố thang, phòng máy và các chi tiết kỹ thuật được xây dựng phù hợp với từng công trình cụ thể, tránh tình trạng áp dụng máy móc một mẫu cho nhiều nhà khác nhau.

An toàn là tiêu chuẩn xuyên suốt trong toàn bộ quy trình của HNEE. Mỗi thang máy trước khi bàn giao đều trải qua kiểm tra cơ khí, kiểm định hệ thống điện và thử tải theo đúng quy trình. Các bộ phận như rail dẫn hướng, cáp kéo, đối trọng, cảm biến cửa và hệ thống cứu hộ tự động đều được kiểm tra kỹ lưỡng nhằm đảm bảo thang vận hành êm, dừng tầng chính xác và không phát sinh rủi ro trong quá trình sử dụng.

Bên cạnh chất lượng kỹ thuật, HNEE còn chú trọng đến trải nghiệm lâu dài của khách hàng. Thang máy được thiết kế để ít hỏng vặt, dễ bảo trì và phù hợp với điều kiện sử dụng hàng ngày trong gia đình. Đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ khi khách hàng cần tư vấn hoặc kiểm tra định kỳ, giúp thang máy duy trì trạng thái vận hành ổn định theo thời gian.

Với nhiều năm kinh nghiệm trong thiết kế và lắp đặt thang máy gia đình, HNEE hiểu rằng một chiếc thang máy tốt không chỉ nằm ở thiết bị, mà bắt đầu từ một bản thiết kế đúng. Chính sự cẩn trọng trong từng khâu thiết kế và thi công là nền tảng để mang lại sự an tâm cho mỗi gia đình. HNEE cam kết đồng hành cùng chủ đầu tư ngay từ giai đoạn đầu, để thang máy không chỉ phù hợp với ngôi nhà hôm nay mà còn bền vững trong nhiều năm sử dụng sau này.

Thiết kế thang máy gia đình phù hợp nhà cải tạo và nhà xây mới tại đô thị Việt Nam

Trong thực tế xây dựng tại Việt Nam, nhu cầu thiết kế thang máy gia đình không chỉ xuất hiện ở nhà xây mới mà còn rất phổ biến với các công trình cải tạo, nâng tầng hoặc bổ sung thang máy cho nhà đang sử dụng. Với nhà xây mới, việc đưa thang máy vào ngay từ giai đoạn thiết kế giúp bố trí hố thang, kết cấu chịu lực và không gian kỹ thuật một cách chủ động, đảm bảo thi công thuận lợi và đồng bộ với kiến trúc tổng thể.

Ngược lại, với nhà cải tạo, thiết kế thang máy gia đình cần linh hoạt hơn để thích ứng với hiện trạng sẵn có. Các yếu tố như diện tích hạn chế, kết cấu cũ, chiều cao tầng không đồng đều hoặc không đủ hố pit tiêu chuẩn đòi hỏi giải pháp thiết kế phù hợp, thường kết hợp khung thép hoặc dòng thang máy chuyên dụng. Việc phân biệt rõ giữa nhà xây mới và nhà cải tạo ngay từ khâu thiết kế giúp lựa chọn phương án kỹ thuật chính xác, giảm can thiệp kết cấu và đảm bảo thang máy vận hành an toàn, ổn định trong điều kiện sử dụng thực tế của đô thị Việt Nam.

Thông tin liên hệ HNEE:

• Hotline: 0935079666

• Tel CN Hà Nội: 024 39 138 999

• Tel CN HCM: 028 38 828 838

• Email: hanoielevator@hnee.com.vn

• Website: https://hnee.com.vn

Lời kết

Có thể thấy, thiết kế thang máy gia đình không đơn thuần là lựa chọn một thiết bị, mà là quá trình phối hợp chặt chẽ giữa kiến trúc, kết cấu và giải pháp kỹ thuật chuyên sâu. Khi được tính toán đúng ngay từ đầu, thang máy sẽ vận hành ổn định, bền bỉ theo thời gian và góp phần nâng cao giá trị sử dụng của ngôi nhà. Đây cũng là lý do chủ đầu tư cần đồng hành cùng những đơn vị có kinh nghiệm thực tế, am hiểu tiêu chuẩn và quy trình lắp đặt. Với định hướng lấy an toàn làm cốt lõi, HNEE không chỉ cung cấp giải pháp thiết kế thang máy phù hợp từng công trình, mà còn đảm bảo sự đồng bộ từ bản vẽ, thi công đến vận hành lâu dài. Sự chuẩn mực trong thiết kế chính là nền tảng cho cảm giác an tâm trong mỗi hành trình di chuyển của gia đình.

Những câu hỏi liên quan: Thiết kế thang máy gia đình

1. Thiết kế thang máy gia đình có cần đồng bộ với hồ sơ kiến trúc ban đầu không?

Có. Thiết kế thang máy gia đình nên được tích hợp trực tiếp vào hồ sơ kiến trúc và kết cấu ngay từ đầu để đảm bảo sự đồng bộ về không gian, chịu lực và thẩm mỹ. Việc thiết kế rời rạc hoặc bổ sung sau thường gây phát sinh chi phí, phải chỉnh sửa kết cấu và ảnh hưởng đến tiến độ thi công nhà ở.

2. Thiết kế thang máy gia đình có ảnh hưởng đến công năng sử dụng các tầng không?

Thiết kế hợp lý sẽ không làm giảm công năng mà còn giúp tối ưu lưu thông trong nhà. Vị trí đặt thang máy cần tính toán luồng di chuyển, ánh sáng, thông gió và mối liên kết với cầu thang bộ. Với nhà phố, thang máy thường đặt giữa hoặc cuối nhà để cân bằng không gian sinh hoạt.

3. Nhà diện tích nhỏ có nên ưu tiên thiết kế thang máy gia đình không?

Với nhà phố diện tích nhỏ, thiết kế thang máy gia đình vẫn rất cần thiết nếu nhà có từ 3 tầng trở lên hoặc có người lớn tuổi. Các mẫu thang máy tải trọng nhỏ, hố thang tối ưu hoặc khung thép giúp tiết kiệm diện tích mà vẫn đảm bảo an toàn và tiện nghi cho sinh hoạt lâu dài.

4. Thiết kế thang máy gia đình cần lưu ý gì về yếu tố an toàn vận hành?

An toàn là yếu tố cốt lõi trong thiết kế thang máy gia đình. Bản vẽ cần thể hiện rõ kết cấu hố thang, vị trí ray dẫn hướng, hệ thống cửa tầng, thông gió và thoát hiểm. Ngoài ra, thiết kế phải tuân thủ tiêu chuẩn kỹ thuật và phù hợp với chủng loại thang máy được lựa chọn.

5. Có nên thuê đơn vị thang máy tham gia ngay từ giai đoạn thiết kế nhà?

Nên. Việc có đơn vị thang máy tham gia từ giai đoạn thiết kế giúp kiến trúc sư áp chính xác bản vẽ kỹ thuật vào công trình. Điều này hạn chế sửa đổi khi thi công, tối ưu chi phí và đảm bảo thang máy gia đình lắp đặt đúng tiêu chuẩn, vận hành ổn định sau khi hoàn thiện.
