Thiết kế thang máy tải hàng tối ưu vận hành cho doanh nghiệp

Tại nhà máy, kho hàng hay khu sản xuất nhiều tầng, thang máy tải hàng ảnh hưởng trực tiếp đến tốc độ luân chuyển nguyên liệu và thành phẩm. Cabin quá nhỏ, cửa thang hẹp, tải trọng chọn chưa đúng hoặc hệ truyền động không phù hợp đều có thể gây bất tiện khi bốc xếp và làm giảm hiệu quả khai thác thiết bị. Vì vậy, phương án thang cần được tính toán từ loại hàng, kích thước pallet, tần suất sử dụng đến điều kiện hố thang thực tế. Thiết kế thang máy tải hàng tối ưu vận hành là vấn đề doanh nghiệp cần xem xét ngay từ đầu.

1. Vì sao cần tối ưu thiết kế thang máy tải hàng ngay từ đầu?

Thiết kế thang tải hàng đúng ngay từ đầu giúp doanh nghiệp chủ động về công năng, không gian lắp đặt và hiệu quả vận chuyển trong suốt quá trình sử dụng.

Tăng tốc độ luân chuyển hàng hóa giữa các tầng

Tốc độ luân chuyển hàng không chỉ phụ thuộc vào tốc độ chạy của thang. Cabin quá nhỏ, cửa hẹp hoặc hướng mở cửa chưa phù hợp đều khiến nhân viên mất nhiều thời gian đưa pallet và xe đẩy vào thang. Khi thiết kế theo kích thước hàng hóa và quy trình bốc xếp thực tế, việc đưa hàng vào, di chuyển và lấy hàng ra sẽ thuận tiện hơn. Với nhà máy hoạt động nhiều ca, rút ngắn thời gian mỗi lượt vận chuyển có thể cải thiện đáng kể hiệu quả luân chuyển nguyên liệu và thành phẩm giữa các tầng.

Giảm phụ thuộc vào vận chuyển thủ công

Hàng nặng, máy móc hoặc vật liệu sản xuất nếu di chuyển thủ công thường cần nhiều nhân sự và mất thời gian. Một thang tải hàng có tải trọng, kích thước cabin và cửa thang phù hợp sẽ hỗ trợ đưa xe đẩy hoặc pallet vào cabin thuận tiện hơn. Nhờ đó, doanh nghiệp giảm bớt các công đoạn bê, chuyển và sắp xếp lại hàng trong quá trình vận chuyển. Đây là yếu tố cần tính toán kỹ với kho hàng và nhà máy có tần suất luân chuyển hàng cao.

Hạn chế va đập và hư hỏng hàng hóa

Cabin chật hoặc không đủ khoảng thao tác khiến hàng hóa dễ va vào vách và cửa trong quá trình chất dỡ. Ngoài kích thước cabin, khả năng khởi động, dừng tầng và độ ổn định khi thang di chuyển cũng ảnh hưởng đến hàng bên trong. Thiết kế phù hợp kết hợp hệ điều khiển và biến tần VVVF giúp thang tăng, giảm tốc ổn định hơn. Với máy móc, linh kiện hoặc hàng cần hạn chế rung lắc, đây là yêu cầu vận hành cần được xem xét ngay khi chọn cấu hình.

Hạn chế sửa đổi hố thang sau khi thi công

Một lỗi phổ biến là xây hố thang trước rồi mới lựa chọn thiết bị. Khi kích thước thông thủy, hố Pit, chiều cao OH hoặc vị trí đà chịu lực không phù hợp, công trình có thể phải điều chỉnh lại phần xây dựng. Việc phối hợp thiết kế thang máy từ sớm giúp các thông số kỹ thuật được đối chiếu với mặt bằng thực tế. Chủ đầu tư nhờ đó hạn chế đục phá, sửa kết cấu và phát sinh thời gian thi công không cần thiết.

2. Cách thiết kế thang máy tải hàng tối ưu vận hành

Muốn thang tải hàng hoạt động hiệu quả, phương án thiết kế phải bắt đầu từ hàng hóa và quy trình vận chuyển thực tế thay vì chỉ chọn một mức tải trọng.

Xác định tải trọng theo mỗi lượt vận chuyển

Trước tiên, cần xác định loại hàng, khối lượng lớn nhất trong một lượt và phương tiện đi kèm như xe đẩy hoặc pallet. Với thang tải hàng kèm người, công năng này phải được xác định rõ từ đầu để lựa chọn cấu hình và hệ thống an toàn phù hợp. Tải trọng thang có thể từ khoảng 1.000 kg đến 5.000 kg hoặc lớn hơn tùy nhu cầu. Không nên chọn tải trọng theo ước tính vì thang quá nhỏ sẽ không đáp ứng vận hành, trong khi cấu hình quá lớn có thể làm tăng yêu cầu về hố thang và thiết bị.

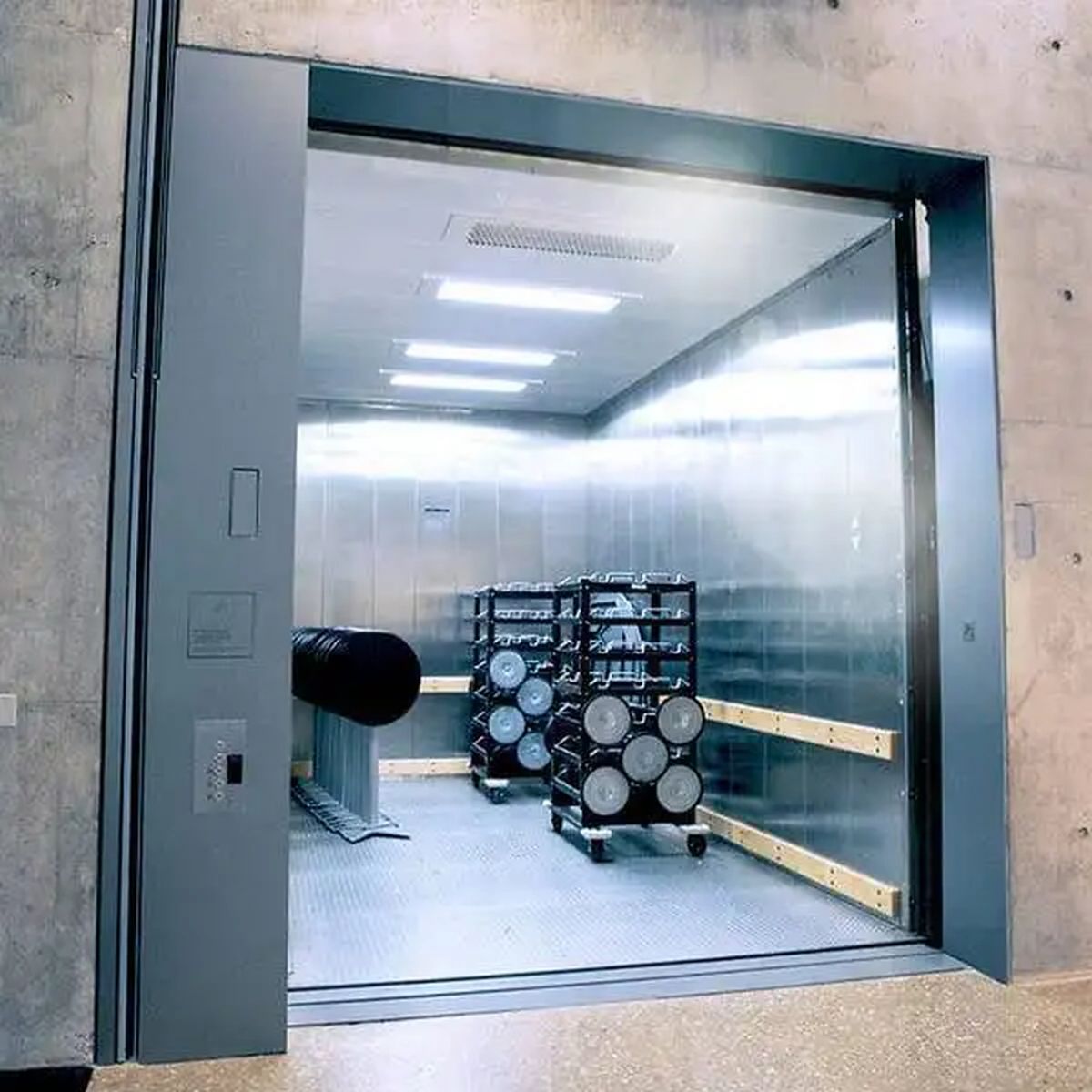

Tính kích thước cabin theo hàng hóa lớn nhất

Chiều rộng và chiều sâu cabin cần tính theo kiện hàng hoặc pallet có kích thước lớn nhất thường xuyên vận chuyển. Nếu sử dụng xe đẩy, phải xem xét cả kích thước phương tiện và hướng đưa hàng vào cabin. Trong một số phương án, có thể tính thêm khoảng thao tác khoảng 150-200 mm để hỗ trợ việc sắp xếp và đưa hàng vào đúng vị trí. Tuy nhiên, thông số cuối cùng vẫn cần dựa trên khảo sát thực tế. Cabin lớn không đồng nghĩa với tối ưu nếu phần diện tích tăng thêm không phục vụ nhu cầu vận chuyển.

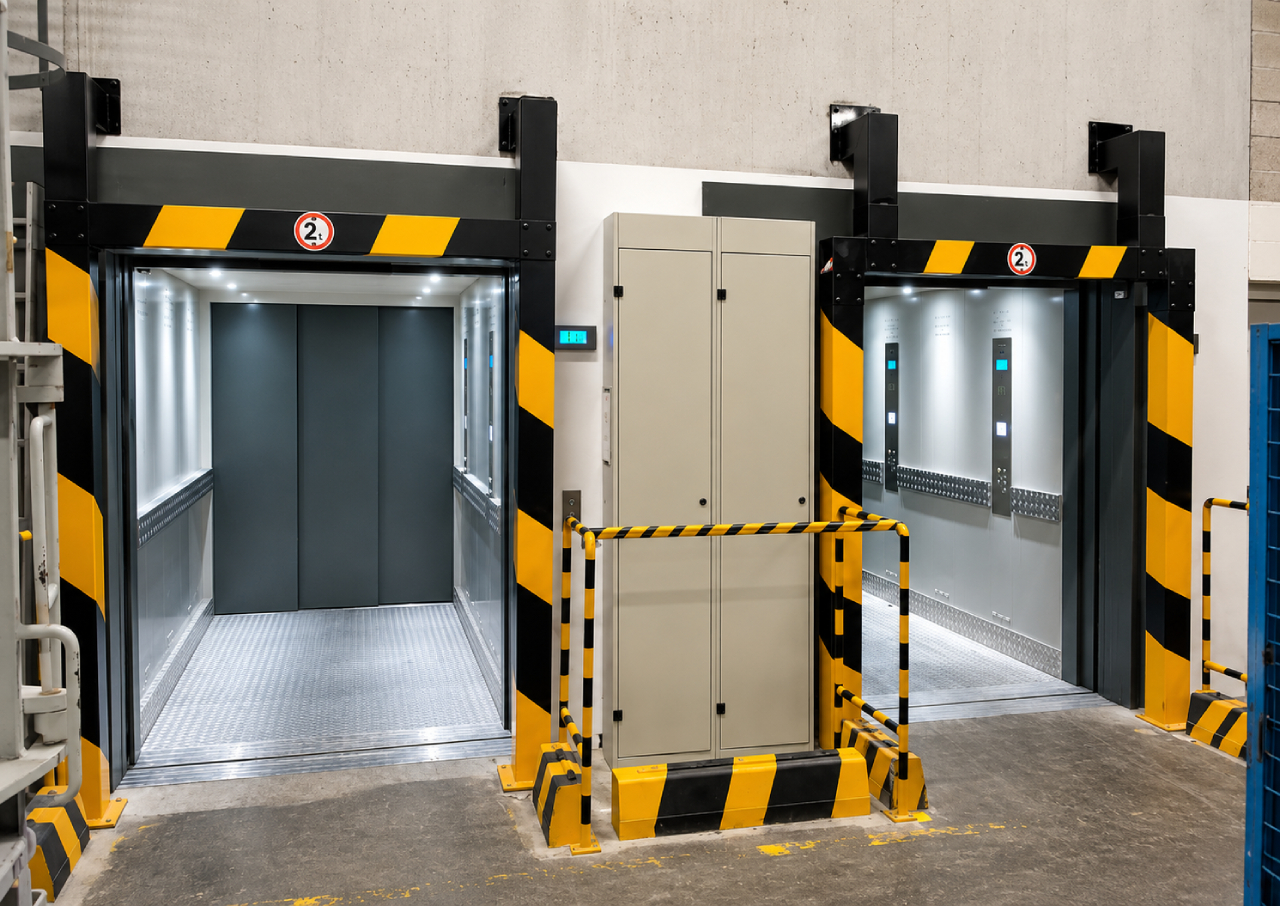

Thiết kế cửa thang phù hợp với pallet và xe đẩy

Cửa thang là vị trí ảnh hưởng trực tiếp đến quá trình bốc xếp. Chiều rộng thông cửa cần lớn hơn kích thước hàng hoặc thiết bị chất dỡ theo phương án vận chuyển. Chẳng hạn, với pallet rộng 1.200 mm, có thể tham khảo phương án cửa khoảng 1.300 mm, sau đó điều chỉnh theo xe đẩy và khoảng thao tác thực tế. Cửa CO mở từ giữa có thể phù hợp với nhiều phương án cần ra vào thuận tiện, trong khi cửa SO cần được đánh giá theo hố thang và mặt bằng. Không nên chọn kiểu cửa chỉ dựa trên thói quen sử dụng.

Tính đúng kích thước hố thang, Pit và OH

Hố thang phải có đủ không gian cho cabin, ray dẫn hướng, đối trọng và các bộ phận kỹ thuật liên quan. Ba thông số cần được kiểm tra sớm là kích thước thông thủy, độ sâu Pit và chiều cao OH. Tùy cấu hình, Pit có thể tham khảo trong khoảng 500-1.500 mm và OH khoảng 3.800-4.500 mm. Đây không phải thông số cố định cho mọi thang mà cần xác định theo tải trọng, công nghệ, thiết bị và bản vẽ kỹ thuật của từng phương án.

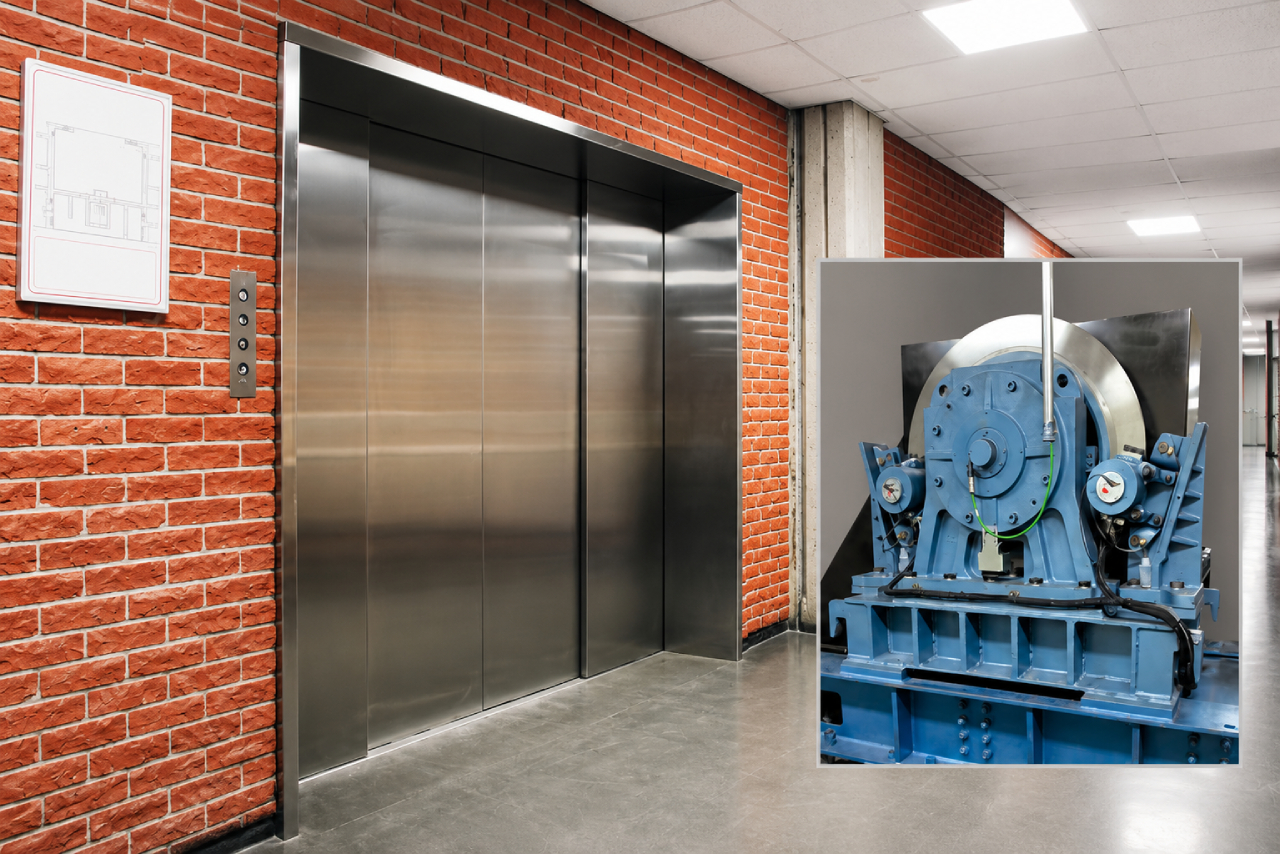

Chọn công nghệ truyền động theo tần suất sử dụng

Thang cáp kéo đối trọng phù hợp với nhiều mức tải, hành trình và nhu cầu vận hành thường xuyên. Công nghệ thủy lực có thể được cân nhắc cho công trình thấp tầng và nhu cầu tải nặng, nơi tốc độ không phải yêu cầu ưu tiên. Ngoài tải trọng, doanh nghiệp cần xem xét số tầng, số lượt chạy trong ngày và chi phí vận hành dài hạn. Với công trình hạn chế không gian, thang không phòng máy MRL cũng có thể được đánh giá nếu cấu hình kỹ thuật đáp ứng nhu cầu.

Tối ưu hệ điều khiển và an toàn vận hành

Bộ điều khiển vi xử lý kết hợp biến tần VVVF hỗ trợ xử lý lệnh, kiểm soát tốc độ và dừng tầng chính xác. Thang có thể khởi động và giảm tốc ổn định hơn, qua đó hạn chế rung lắc khi vận chuyển hàng. Đồng thời, hệ thống chống quá tải, liên động cửa, phanh an toàn, khống chế vượt tốc và bảo vệ điện cần được lựa chọn theo đúng công năng. Riêng thang tải hàng kèm người phải được thiết kế với yêu cầu an toàn phù hợp cho người di chuyển cùng hàng hóa.

3. Quy trình thiết kế và lắp đặt thang máy tải hàng chuẩn kỹ thuật

Quy trình lắp đặt cần được kiểm soát theo từng giai đoạn, từ khảo sát ban đầu đến thử tải và bàn giao thiết bị.

Bước 1: Khảo sát nhu cầu vận chuyển và mặt bằng

Đơn vị kỹ thuật cần xác định doanh nghiệp vận chuyển nguyên liệu, thành phẩm, máy móc hay hàng đóng pallet. Khối lượng mỗi lượt, kích thước hàng lớn nhất, loại xe đẩy và tần suất hoạt động trong ngày đều phải được ghi nhận. Song song đó, mặt bằng công trình cần được kiểm tra về số tầng, hành trình, vị trí dự kiến đặt thang và khả năng tổ chức luồng hàng. Với công trình cải tạo, việc khảo sát kết cấu hiện trạng càng quan trọng vì không gian bố trí thường bị giới hạn. Dữ liệu ở bước này là cơ sở để tính tải trọng và cấu hình thiết bị.

Bước 2: Thiết kế cabin, cửa và hố thang

Sau khi có thông tin vận chuyển, kỹ sư tiến hành tính kích thước cabin theo hàng hóa và phương tiện chất dỡ thực tế. Chiều rộng cửa phải hỗ trợ pallet hoặc xe đẩy ra vào thuận tiện. Kích thước hố thang được tính riêng, bao gồm không gian cabin, ray, đối trọng và các bộ phận kỹ thuật. Độ sâu Pit và chiều cao OH cũng được xác định theo cấu hình thiết bị. Bản vẽ kỹ thuật ở giai đoạn này cần được phối hợp với phần xây dựng để hạn chế sai lệch giữa thiết kế thang và kích thước công trình.

Bước 3: Kiểm tra và thi công phần hố thang

Trước khi lắp thiết bị, kích thước thông thủy hố thang cần được đo và đối chiếu với bản vẽ. Hố Pit phải có kết cấu phù hợp và được xử lý chống thấm theo điều kiện công trình, đặc biệt tại khu vực có nguy cơ nước xâm nhập. Hệ thống đà bê tông hoặc khung thép phục vụ cố định ray cũng cần được bố trí theo phương án kỹ thuật. Không nên đợi đến khi tập kết thiết bị mới kiểm tra hố thang vì sai lệch ở giai đoạn này có thể ảnh hưởng trực tiếp đến tiến độ lắp đặt.

Bước 4: Lắp đặt cơ khí và ray dẫn hướng

Ray dẫn hướng cần được lắp và căn chỉnh chính xác theo toàn bộ hành trình. Độ thẳng và vị trí của ray ảnh hưởng trực tiếp đến chuyển động cabin, độ rung, tiếng ồn và mức độ mài mòn khi thang hoạt động. Thiết bị đo chính xác hoặc công nghệ laser có thể được sử dụng để hỗ trợ căn chỉnh. Sau phần ray, các hạng mục cơ khí như hệ truyền động, đối trọng, cabin và cửa tầng được lắp theo cấu hình. Cửa tầng và cửa cabin cần được căn chỉnh đồng bộ để hệ thống đóng mở ổn định.

Bước 5: Đấu nối và lập trình hệ thống điều khiển

Tủ điện, động cơ, cảm biến và các mạch bảo vệ được đấu nối theo sơ đồ kỹ thuật. Hệ thống điều khiển vi xử lý và biến tần VVVF được cài đặt để kiểm soát tốc độ, quá trình tăng giảm tốc và vị trí dừng tầng. Kỹ thuật viên cũng cần kiểm tra chống quá tải, liên động cửa, bảo vệ mất pha, điện áp và hệ thống tiếp địa. Đây là giai đoạn cần hiệu chỉnh theo tải và đặc điểm vận hành thực tế, không nên chỉ sử dụng một bộ thông số cài đặt giống nhau cho mọi công trình.

Bước 6: Thử tải, kiểm định và bàn giao

Sau khi hoàn thành lắp đặt, thang cần được chạy thử để kiểm tra chuyển động cabin, khả năng dừng tầng, cửa thang và các chức năng an toàn. Quá trình thử tải được thực hiện theo phương án kỹ thuật và yêu cầu áp dụng đối với thiết bị. Các vấn đề về rung, tiếng ồn hoặc sai lệch dừng tầng cần được kiểm tra, hiệu chỉnh trước khi bàn giao. Thang máy phải thực hiện kiểm định an toàn theo quy định áp dụng trước khi đưa vào khai thác. Khi bàn giao, đơn vị sử dụng cần được hướng dẫn vận hành, tải trọng cho phép và kế hoạch kiểm tra, bảo trì định kỳ.

Bên cạnh tải trọng và hiệu suất vận hành, hệ thống thang máy còn phải đáp ứng các yêu cầu an toàn trong quá trình lắp đặt, kiểm định và sử dụng. Chủ đầu tư nên tham khảo thêm bài viết "Tiêu chuẩn an toàn thang máy" để hiểu rõ các yêu cầu kỹ thuật cần kiểm tra trước khi đưa thiết bị vào vận hành.

4. 5 sai lầm khiến thang tải hàng vận hành kém hiệu quả

Nhiều vấn đề trong quá trình sử dụng bắt nguồn từ khâu thiết kế và thi công ban đầu, không chỉ từ chất lượng thiết bị.

• Chỉ chọn thang theo tải trọng: Thang đủ khả năng chịu tải nhưng cabin hoặc cửa quá nhỏ vẫn không thể vận chuyển hàng thuận tiện. Cần tính đồng thời khối lượng và kích thước hàng.

• Không tính kích thước pallet và xe đẩy: Việc bỏ qua phương tiện chất dỡ có thể khiến xe đẩy khó qua cửa hoặc không đủ không gian thao tác trong cabin.

• Thi công hố thang trước khi có bản vẽ kỹ thuật: Kích thước thông thủy, Pit hoặc OH có nguy cơ không phù hợp với cấu hình thiết bị, dẫn đến phải điều chỉnh phần xây dựng.

• Lắp đặt ray dẫn hướng thiếu chính xác: Ray không được căn chỉnh tốt có thể làm tăng rung, tiếng ồn, ma sát và ảnh hưởng đến độ ổn định của cabin.

• Bỏ qua hệ thống tiếp địa và bảo trì định kỳ: Chất lượng điện, tiếp địa và tình trạng thiết bị đều ảnh hưởng đến hệ điều khiển. Thang cần được kiểm tra, bảo trì theo chu kỳ để phát hiện sớm các dấu hiệu bất thường.

5. HNEE - Đơn vị tư vấn thiết kế thang máy tải hàng tối ưu vận hành

Với thang tải hàng, câu hỏi quan trọng không phải chỉ là “cần tải bao nhiêu kg” mà còn là hàng được đưa vào thang bằng cách nào, kích thước lớn nhất bao nhiêu và mỗi ngày thang phải hoạt động với tần suất ra sao. Đây là những dữ liệu ảnh hưởng trực tiếp đến phương án thiết bị.

HNEE tư vấn thang tải hàng theo điều kiện sử dụng của từng công trình. Đối với nhà máy, đội ngũ kỹ thuật tập trung phân tích luồng vận chuyển nguyên liệu và thành phẩm giữa các tầng. Với kho hàng, kích thước pallet, xe đẩy và khu vực tập kết hàng được xem xét để xác định cabin và cửa thang. Tại các công trình cải tạo, phương án còn phải cân đối với diện tích hiện có và khả năng bố trí hố thang.

Trên cơ sở khảo sát, HNEE phối hợp xây dựng phương án về tải trọng, kích thước cabin, kiểu cửa, hệ truyền động và không gian kỹ thuật. Việc phối hợp sớm với phần xây dựng giúp chủ đầu tư có cơ sở triển khai hố thang theo bản vẽ, thay vì thi công theo kích thước ước tính rồi điều chỉnh khi lắp thiết bị.

Trong giai đoạn lắp đặt, các hạng mục cơ khí, ray dẫn hướng, cửa tầng và hệ thống điều khiển cần được căn chỉnh đồng bộ. Sau khi hoàn thiện, thang được kiểm tra vận hành, thử tải và thực hiện các bước kiểm định theo yêu cầu áp dụng trước khi đưa vào sử dụng.

HNEE cũng hỗ trợ công tác kiểm tra và bảo trì trong quá trình khai thác. Với doanh nghiệp sử dụng thang tải hàng thường xuyên, việc theo dõi tình trạng cửa, ray, hệ truyền động và hệ thống an toàn giúp phát hiện sớm các vấn đề kỹ thuật.

Lời kết

Thiết kế thang máy tải hàng tối ưu vận hành cần dựa trên tải trọng, kích thước hàng hóa, cửa thang, cabin, hố thang và tần suất sử dụng thực tế. Một phương án phù hợp sẽ giúp quá trình chất dỡ thuận tiện, thang vận hành ổn định và hạn chế điều chỉnh sau khi thi công. HNEE hỗ trợ khảo sát công trình, phân tích nhu cầu vận chuyển và đề xuất cấu hình thang theo từng điều kiện sử dụng. Với kinh nghiệm tư vấn và lắp đặt thang máy, HNEE đồng hành từ thiết kế đến bảo trì. Liên hệ HNEE để được tư vấn phương án phù hợp.

Thông tin liên hệ HNEE:

• Hotline: 0935079666

• Tel CN Hà Nội: 024 39 138 999

• Tel CN HCM: 028 38 828 838

• Email: hanoielevator@hnee.com.vn

• Website: https://hnee.com.vn

Những câu hỏi thường gặp về thiết kế thang máy tải hàng tối ưu vận hành

1. Thang tải hàng cho nhà máy hoạt động nhiều ca nên thiết kế thế nào?

Thang tải hàng cho nhà máy nhiều ca cần tính theo tải trọng mỗi lượt, số lần vận chuyển và loại hàng thực tế. Cabin, cửa, hệ truyền động và điều khiển VVVF phải phù hợp tần suất hoạt động để duy trì vận hành ổn định.

2. Cabin thang tải hàng càng lớn có vận hành càng hiệu quả không?

Không. Cabin lớn chỉ hiệu quả khi phù hợp kích thước hàng hóa, pallet và xe đẩy. Thiết kế cabin vượt nhu cầu có thể làm tăng diện tích hố thang và yêu cầu thiết bị, trong khi không cải thiện đáng kể quá trình vận chuyển.

3. Thang tải hàng thường xuyên chở pallet cần chú ý yếu tố nào?

Với hàng đóng pallet, cần kiểm tra kích thước pallet, tổng tải mỗi lượt, chiều rộng cửa và chiều sâu cabin. Đồng thời, phải tính phương tiện đưa hàng vào thang để tránh cửa đủ rộng nhưng xe đẩy khó thao tác.

4. Khi nào doanh nghiệp nên cải tạo hoặc tối ưu lại thang tải hàng?

Doanh nghiệp nên đánh giá lại khi thang thường xuyên quá tải, hàng khó qua cửa, cabin thiếu không gian thao tác hoặc tần suất vận chuyển đã thay đổi. Việc kiểm tra kỹ thuật giúp xác định nên hiệu chỉnh, cải tạo hay lựa chọn phương án mới.

5. Bảo trì có ảnh hưởng đến hiệu quả vận hành thang tải hàng không?

Có. Bảo trì định kỳ giúp kiểm tra cửa thang, ray dẫn hướng, hệ truyền động, điều khiển và thiết bị an toàn. Phát hiện sớm dấu hiệu bất thường giúp hạn chế dừng thang đột xuất và duy trì khả năng vận chuyển hàng ổn định.
