Hộp giới hạn thang máy - Vai trò và đặc tính kỹ thuật
I. Hộp giới hạn thang máy là gì?

Hộp giới hạn thang máy là một bộ phận quan trọng trong hệ thống thang máy, đóng vai trò như một công tắc hành trình đặc biệt giúp kiểm soát và đảm bảo an toàn trong quá trình vận hành. Thiết bị này có nhiệm vụ đáp ứng tín hiệu tác động dọc trục của thang máy, giúp ngừng hoạt động khi thang máy di chuyển vượt quá phạm vi cho phép. Điều này giúp tránh các sự cố nguy hiểm như quá tải hoặc vận hành sai lệch. Hộp giới hạn của thang máy được thiết kế để hoạt động ổn định và chính xác ở cả hai chiều thuận và nghịch của thang máy, từ đó giảm thiểu tối đa các rủi ro liên quan đến sự cố cơ khí và điện. Việc sử dụng hộp giới hạn thang máy không chỉ đảm bảo an toàn cho hành khách mà còn bảo vệ các bộ phận khác của thang máy, giúp kéo dài tuổi thọ và giảm thiểu chi phí bảo trì.
II. Cấu tạo và nguyên lý hoạt động của hộp giới hạn thang máy

Hộp giới hạn thang máy là một bộ phận quan trọng giúp điều chỉnh và kiểm soát hành trình của thang máy, đảm bảo thang máy hoạt động trong phạm vi cho phép. Để hiểu rõ hơn về cách thức hoạt động và vai trò của nó, chúng ta sẽ tìm hiểu về cấu tạo và nguyên lý hoạt động của hộp giới hạn trong thang máy.
1. Cấu tạo của hộp giới hạn thang máy
Hộp giới hạn thang máy được cấu tạo từ các bộ phận chính sau đây:
-
Vỏ hộp: Thường làm từ vật liệu kim loại chắc chắn, chịu được lực tác động mạnh và môi trường ẩm ướt. Vỏ hộp giúp bảo vệ các linh kiện bên trong và tăng độ bền cho thiết bị.
-

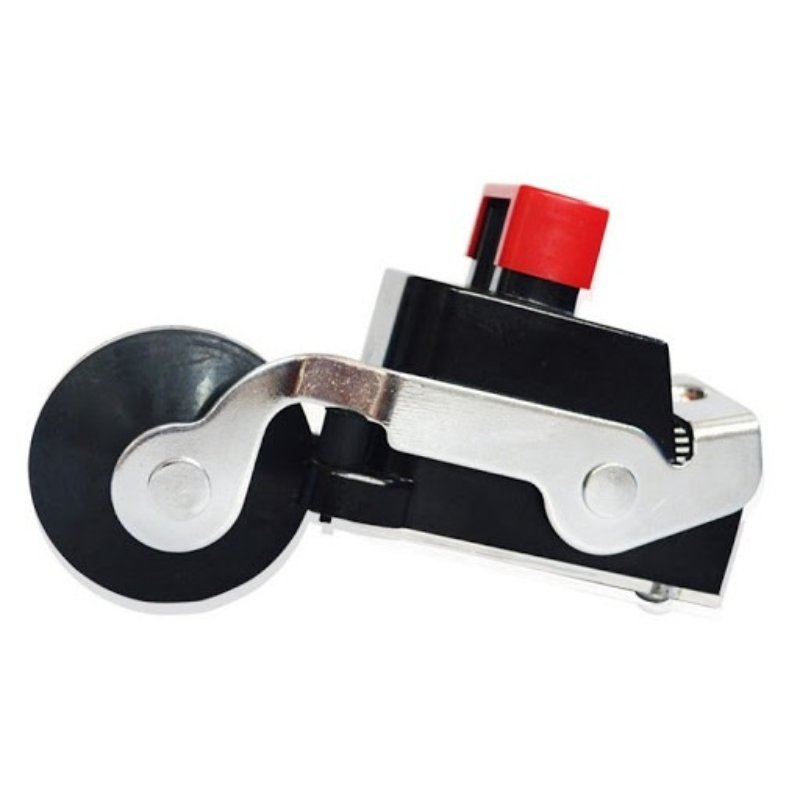

Công tắc hành trình: Đây là bộ phận chính trong hộp giới hạn, được thiết kế để nhận tín hiệu từ hành trình di chuyển của thang máy và đưa ra tín hiệu ngừng hoạt động khi cần thiết.
-
Đầu nối điện: Chịu trách nhiệm kết nối hộp giới hạn với hệ thống điện của thang máy, đảm bảo việc truyền tải tín hiệu chính xác.
-
Chốt điều khiển: Điều chỉnh vị trí công tắc hành trình để đảm bảo tín hiệu được kích hoạt khi thang máy đạt đến vị trí giới hạn.
-
Vòng bi: Giúp giảm ma sát trong quá trình chuyển động của hộp giới hạn, từ đó đảm bảo độ chính xác và tuổi thọ lâu dài của thiết bị.
2. Nguyên lý hoạt động của hộp giới hạn thang máy
Hộp giới hạn thang máy hoạt động theo nguyên lý dưới đây:
-
Đánh giá tín hiệu dọc trục: Hộp giới hạn nhận tín hiệu tác động từ hành trình của thang máy, có thể là tín hiệu cơ học hoặc điện tử tùy theo thiết kế của từng loại thang.
-
Công tắc hành trình bật/tắt: Khi thang máy di chuyển đến vị trí giới hạn, công tắc hành trình sẽ bật hoặc tắt để ngừng quá trình vận hành của thang máy, ngăn không cho thang tiếp tục đi quá xa.
-
Kiểm soát tín hiệu ngừng hoạt động: Khi tín hiệu từ hộp giới hạn được kích hoạt, hệ thống sẽ ngừng hoạt động của thang máy hoặc chuyển sang chế độ an toàn.
-
Hoạt động ở cả hai chiều: Hộp giới hạn có khả năng hoạt động ổn định và chính xác ở cả hai chiều thuận và nghịch, giúp thang máy dừng lại ngay lập tức khi di chuyển quá giới hạn.
-
Chống quá tải và tai nạn: Hệ thống đảm bảo thang máy không hoạt động ngoài phạm vi cho phép, ngăn ngừa các sự cố liên quan đến quá tải hoặc sai lệch trong quá trình vận hành.
Tham khảo siêu phẩm thang máy Fuji chất lượng tại HNEE
III. Đặc tính kỹ thuật của hộp giới hạn thang máy

Hộp giới hạn thang máy có các đặc tính kỹ thuật nổi bật như:
-
Các loại công tắc: Hộp giới hạn thang máy có hai loại công tắc chính là NO (Normally Open) và NC (Normally Closed), phù hợp với các yêu cầu kỹ thuật khác nhau của hệ thống thang máy.
-
Điện áp hoạt động: Hộp giới hạn có thể hoạt động với hai mức điện áp chính là 24VDC (Điện áp một chiều) và 110VAC (Điện áp xoay chiều), tùy thuộc vào yêu cầu của hệ thống thang máy.
-
Độ kín: Hộp giới hạn thang máy có độ kín đạt IP60, nghĩa là thiết bị có khả năng chống bụi và chống nước ở mức độ nhất định, bảo vệ các linh kiện bên trong khỏi tác động từ môi trường bên ngoài.
-
Tuổi thọ cao: Nhờ vào thiết kế chắc chắn và vật liệu chống ăn mòn, hộp giới hạn thang máy có tuổi thọ cao và khả năng hoạt động ổn định trong thời gian dài.
-
Khả năng chịu lực tốt: Hộp giới hạn được thiết kế để chịu được các lực tác động mạnh trong quá trình thang máy di chuyển, giúp đảm bảo hiệu quả và độ bền của hệ thống.
Những đặc tính kỹ thuật này giúp hộp giới hạn thang máy hoạt động hiệu quả và an toàn, nâng cao chất lượng vận hành và bảo vệ người sử dụng khỏi các sự cố nguy hiểm.
Tham khảo siêu phẩm thang máy Mitsubishi chất lượng tại HNEE!
IV. Lợi ích khi sử dụng hộp giới hạn thang máy

Hộp giới hạn thang máy không chỉ là một bộ phận quan trọng trong hệ thống thang máy mà còn mang lại nhiều lợi ích đáng kể giúp cải thiện hiệu suất và an toàn của thang máy. Dưới đây là những lợi ích chính khi sử dụng hộp giới hạn trong thang máy: du lịch quảng bình 3 ngày 3 đêm
1. Tăng cường độ bền và tuổi thọ cho thang máy
Hộp giới hạn thang máy giúp bảo vệ các bộ phận trong hệ thống thang máy khỏi các tác động quá mức, ngăn ngừa tình trạng thang máy vượt quá giới hạn cho phép. Khi thang máy không bị dừng đột ngột hay di chuyển quá tốc độ, các bộ phận cơ khí như dây cáp, động cơ và các cảm biến không bị chịu tác động mạnh, giúp giảm thiểu sự mài mòn và hư hỏng. Điều này trực tiếp giúp tăng cường độ bền và kéo dài tuổi thọ cho toàn bộ hệ thống thang máy.
Ngoài ra, hộp giới hạn còn giúp hệ thống hoạt động ổn định, tránh các lỗi phần cứng do di chuyển sai hoặc vượt quá tải. Việc này giúp giảm thiểu tần suất bảo trì, thay thế linh kiện, từ đó tiết kiệm chi phí vận hành dài hạn.
2. Đảm bảo an toàn cho hành khách và hệ thống thang máy
Một trong những lợi ích lớn nhất của hộp giới hạn thang máy là tăng cường tính an toàn cho hành khách khi sử dụng thang máy. Nhờ có hộp giới hạn, thang máy có thể dừng lại đúng lúc và chính xác khi vượt quá giới hạn cho phép, tránh được các sự cố nguy hiểm như va đập, dừng đột ngột hoặc hư hỏng hệ thống.
Khi thang máy hoạt động không đúng cách, hành khách có thể gặp phải nguy cơ chấn thương, đặc biệt trong trường hợp di chuyển quá nhanh hoặc bị dừng đột ngột. Hộp giới hạn của thang máy giúp ngăn ngừa các sự cố này, đảm bảo hành khách được vận chuyển an toàn và thoải mái.
Bên cạnh đó, hộp giới hạn còn giúp bảo vệ hệ thống thang máy khỏi các tình huống như quá tải hoặc sai lệch tín hiệu, điều này giúp tránh những hư hỏng nặng có thể xảy ra nếu thang máy tiếp tục vận hành khi không có sự kiểm soát.
3. Giảm thiểu chi phí bảo trì và sửa chữa thang máy
Hệ thống thang máy được thiết kế để hoạt động trong môi trường yêu cầu độ chính xác cao. Nếu các bộ phận như động cơ, dây cáp, hay các cơ cấu khác của thang máy bị hư hỏng, việc sửa chữa và thay thế sẽ rất tốn kém. Hộp giới hạn giúp giảm thiểu các hư hỏng này bằng cách kiểm soát chính xác hành trình của thang máy, ngăn ngừa tình trạng quá tải, quá tốc độ hay di chuyển ngoài phạm vi cho phép.
Điều này không chỉ giúp bảo vệ hệ thống thang máy mà còn tiết kiệm chi phí bảo trì, sửa chữa trong suốt quá trình sử dụng. Khi thang máy hoạt động ổn định, ít bị sự cố, chủ đầu tư hoặc nhà quản lý tòa nhà sẽ không phải chi trả nhiều cho việc thay thế linh kiện hoặc sửa chữa các bộ phận hỏng hóc.
