Kích thước thang hàng chung cư là một trong những thông số kỹ thuật quan trọng cần xác định chính xác khi thiết kế, thi công và lắp đặt thang máy tại các tòa nhà cao tầng. Thang hàng chung cư không chỉ phục vụ việc vận chuyển hàng hóa mà còn là phương tiện hỗ trợ vận chuyển nhu yếu phẩm, vật liệu kỹ thuật giữa các tầng một cách hiệu quả. Kích thước của thang hàng sẽ thay đổi tùy theo tải trọng thiết kế, số lượng tầng và quy mô căn hộ trong tòa nhà. Bài viết này của HNEE sẽ trình bày chi tiết các tiêu chuẩn về kích thước hố thang, cabin và cửa tầng theo từng mức tải trọng phổ biến, đồng thời cung cấp các lưu ý quan trọng giúp lựa chọn giải pháp phù hợp, tối ưu chi phí và đảm bảo an toàn khi sử dụng.

I. Giới thiệu về thang hàng chung cư

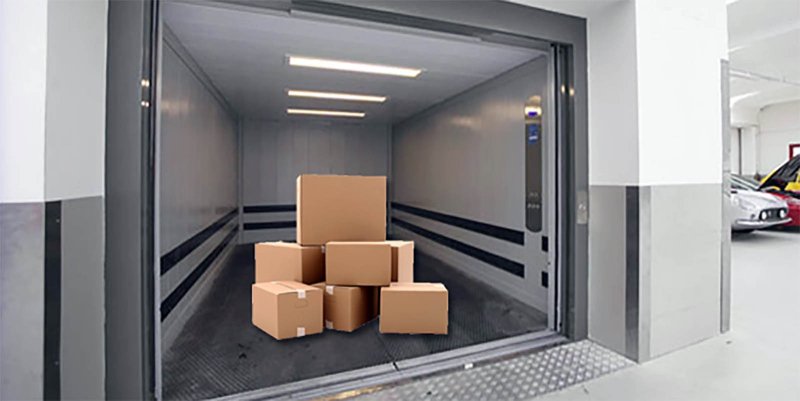

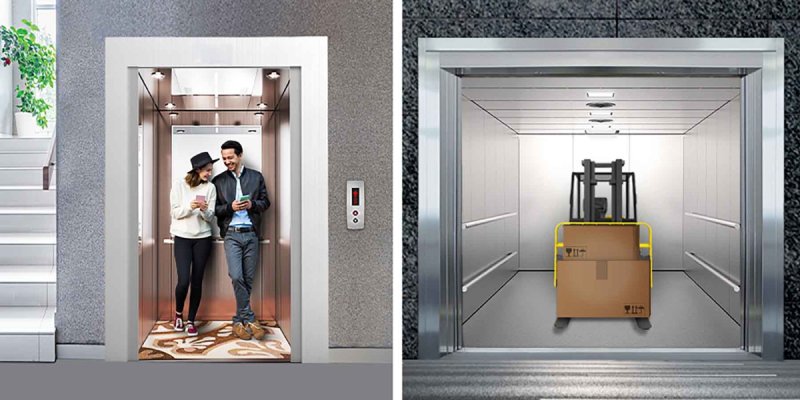

Thang hàng chung cư là thiết bị vận chuyển chuyên dụng dùng trong các tòa nhà cao tầng để phục vụ mục đích di chuyển hàng hóa, vật tư, nhu yếu phẩm… một cách an toàn và hiệu quả. Khác với thang máy chở người, thang hàng được thiết kế với tiêu chí chịu tải lớn, bền bỉ và có thể hoạt động liên tục trong thời gian dài mà không ảnh hưởng đến hiệu suất. Để đảm bảo khả năng vận hành phù hợp với thực tế sử dụng, yếu tố kích thước thang hàng chung cư đóng vai trò then chốt trong quá trình thiết kế và lắp đặt. Kích thước không chỉ ảnh hưởng đến khả năng vận chuyển mà còn liên quan đến kết cấu xây dựng và chi phí thi công. Việc lựa chọn đúng kích thước giúp tối ưu hóa không gian kỹ thuật, nâng cao hiệu suất vận hành cũng như đáp ứng đúng nhu cầu tải trọng tại từng loại chung cư khác nhau.

Tham khảo ngay siêu phẩm thang máy Fuji chất lượng tại HNEE!

II. Tiêu chuẩn kích thước thang hàng chung cư phổ biến

Để đảm bảo hiệu quả vận chuyển hàng hóa trong các tòa nhà, kích thước thang hàng chung cư cần được thiết kế phù hợp với số tầng và tải trọng dự kiến. Dưới đây là các tiêu chuẩn kỹ thuật phổ biến.

1. Kích thước thang hàng chung cư theo số tầng

Kích thước thang hàng được xác định dựa trên chiều cao tòa nhà, mật độ sử dụng và nhu cầu vận chuyển. Dưới đây là các mức phổ biến:

Chung cư dưới 10 tầng

Kích thước đề xuất:

• Rộng: 1400mm

• Sâu: 1500mm

• Cao: 2300mm

• Phù hợp với nhu cầu vận chuyển cơ bản, tải trọng từ 200kg – 450kg.

Chung cư từ 10 đến dưới 15 tầng

Kích thước tham khảo:

• Rộng: 1400mm

• Sâu: 1300mm

• Thiết kế nhỏ gọn hơn, tối ưu hóa diện tích xây dựng nhưng vẫn đáp ứng được nhu cầu trung bình của cư dân.

Chung cư trên 15 tầng

Thiết kế sẽ được tùy chỉnh dựa trên các yếu tố sau:

• Tần suất sử dụng thang hàng

• Số lượng căn hộ trong tòa nhà

• Yêu cầu về tải trọng

• Các kích thước phổ biến thường từ 1600mm x 1500mm trở lên, chiều cao cabin và cửa tầng sẽ được mở rộng để đáp ứng tần suất sử dụng cao.

2. Kích thước chi tiết theo tải trọng thang hàng

Kích thước kỹ thuật của thang hàng sẽ khác nhau rõ rệt tùy vào mức tải trọng. Dưới đây là thông số cụ thể cho từng nhóm tải:

Tải trọng 200kg – 450kg

Các loại tải trọng này phù hợp cho chung cư dưới 10 tầng hoặc từ 10 đến 15 tầng với lưu lượng vận chuyển không quá lớn. Cabin thiết kế đơn giản, cửa tầng dạng mở hai cánh hoặc kéo ngang tùy diện tích.

Tải trọng từ 500kg trở lên

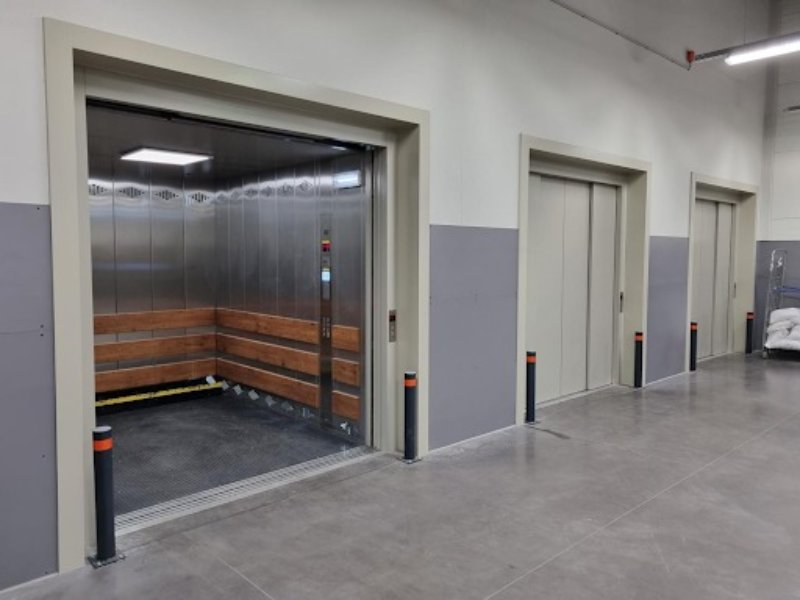

Đối với các tòa chung cư cao tầng, mật độ cư dân lớn hoặc có nhu cầu vận chuyển hàng hóa thường xuyên như chung cư cao cấp, kích thước thang hàng cần được mở rộng đáng kể để đảm bảo hiệu suất.

Tải trọng 500kg – 2000kg:

Kích thước hố thang phổ biến: 2000 x 2000mm đến 3000 x 2500mm

• Cabin: 1400 x 1200mm đến 2000 x 1600mm

• Cửa tầng: 800 – 1200mm

• OH: 4000 – 4500mm

Tải trọng 2000kg – 5000kg:

• Hố thang: 3500 x 3000mm trở lên

• Cabin: 2500 x 2000mm hoặc tùy chỉnh

• Cửa tầng: 1200 – 1600mm

• OH: từ 4500mm đến 5000mm

Các loại thang này thường được sử dụng trong các khu chung cư cao tầng từ 20 – 30 tầng hoặc các tổ hợp nhà ở – thương mại có nhu cầu vận chuyển hàng hóa quy mô lớn. Thiết kế đòi hỏi độ an toàn cao, vật liệu chắc chắn, chống mài mòn, và hệ thống động cơ vận hành ổn định.

Tham khảo siêu phẩm thang máy Mitsubishi chất lượng tại HNEE!

III. Các thông số kỹ thuật liên quan khi chọn kích thước thang hàng chung cư

Khi lựa chọn kích thước thang hàng chung cư, ngoài việc xét đến số tầng và mật độ sử dụng, người thiết kế cần xem xét đến các thông số kỹ thuật quan trọng nhằm đảm bảo hiệu quả vận hành, an toàn và phù hợp với nhu cầu thực tế.

1. Tải trọng thang máy

Tải trọng là yếu tố đầu tiên cần được xác định khi thiết kế kích thước thang hàng chung cư. Tùy vào mục đích sử dụng và khối lượng hàng hóa cần vận chuyển mỗi lần, tải trọng có thể dao động từ 200kg đến 5000kg. Thang máy có tải trọng nhỏ (dưới 500kg) thường phục vụ cho các tòa chung cư ít tầng, ít cư dân hoặc khối lượng hàng hóa không quá lớn. Trong khi đó, các loại thang tải trọng lớn từ 1000kg trở lên được ứng dụng phổ biến trong các chung cư cao tầng, có lưu lượng vận chuyển cao. Việc xác định đúng tải trọng sẽ giúp tối ưu kích thước hố thang, cabin, đảm bảo không gian sử dụng hợp lý và tiết kiệm điện năng.

2. Kích thước hố thang, cabin, cửa tầng

Mỗi tải trọng thang hàng tương ứng với một cấu hình kích thước hố thang, cabin và cửa tầng riêng biệt. Ví dụ, với tải trọng 200kg, kích thước hố thang có thể là 1300 x 1200mm, cabin 900 x 700mm và cửa rộng 600mm. Tăng dần theo tải trọng, thang 450kg có thể yêu cầu hố thang 1800 x 1500mm, cabin 1400 x 1000mm, cửa rộng 800mm. Việc xác định chính xác các kích thước này không chỉ đảm bảo tính kỹ thuật mà còn giúp thuận tiện trong thi công, lắp đặt và khai thác vận hành lâu dài.

3. Hiệu suất và công suất động cơ

Hiệu suất và công suất động cơ là yếu tố quan trọng để lựa chọn kích thước thang hàng phù hợp. Động cơ cần đủ mạnh để đảm bảo vận hành ổn định theo mức tải trọng thiết kế. Với các thang dưới 500kg, công suất động cơ có thể dao động dưới 11kW. Trong khi đó, thang 500kg - 2000kg cần công suất từ 11kW - 18kW, và các loại thang cỡ lớn (trên 2000kg) cần động cơ >18kW. Việc lựa chọn đúng động cơ sẽ giúp hệ thống điện hoạt động an toàn, tránh quá tải, giảm tiêu hao năng lượng và tăng tuổi thọ thiết bị.

IV. Những lưu ý quan trọng khi lựa chọn kích thước thang hàng chung cư

Để đảm bảo thang máy chở hàng đáp ứng đúng công năng, tối ưu chi phí và không gian, chủ đầu tư và kỹ sư thiết kế cần lưu ý đến một số yếu tố sau.

1. Số lượng căn hộ và dân cư trong tòa nhà

Tổng số căn hộ và dân cư trong chung cư là cơ sở quan trọng để lựa chọn số lượng và kích thước thang hàng phù hợp. Với những chung cư dưới 100 căn hộ, một thang hàng có tải trọng từ 300kg - 500kg có thể đáp ứng đủ nhu cầu. Tuy nhiên, nếu số lượng căn hộ lớn (trên 200 căn), cần bố trí ít nhất hai thang hàng có tải trọng từ 1000kg trở lên. Việc tính toán kỹ sẽ giúp giảm tình trạng quá tải vào giờ cao điểm và kéo dài tuổi thọ của thang máy.

2. Khối lượng hàng hóa trung bình cần vận chuyển

Khối lượng hàng hóa trung bình trong mỗi lần vận chuyển, chẳng hạn như thực phẩm, vật tư y tế, đồ dùng sinh hoạt,… là cơ sở để xác định tải trọng và không gian cabin phù hợp. Nếu thường xuyên phải vận chuyển các thiết bị cồng kềnh, nên chọn thang có kích thước cabin rộng (tối thiểu 1400 x 1000mm) và cửa mở lớn (từ 800mm trở lên). Đối với chung cư sử dụng xe đẩy hàng, cần đảm bảo cabin có độ sâu và chiều rộng đủ lớn để dễ dàng di chuyển trong thang.

3. Mật độ thang hàng phù hợp với số tầng và cư dân

Mật độ thang hàng nên được tính toán hợp lý để tránh tình trạng chờ lâu hoặc thang hoạt động quá tải. Tòa nhà từ 10 tầng trở lên thường cần ít nhất 2 thang hàng để hoạt động luân phiên. Nếu là chung cư cao cấp, số lượng thang hàng có thể tăng lên tùy vào lưu lượng di chuyển hàng hóa. Bên cạnh đó, việc phân bố thang ở các khu vực hợp lý trong tòa nhà sẽ giúp rút ngắn quãng đường di chuyển hàng và tối ưu thời gian vận hành.

V. HNEE – Đơn vị thi công thang hàng chung cư chuẩn kỹ thuật, uy tín

Để đảm bảo chất lượng, độ an toàn và khả năng vận hành lâu dài cho thang hàng chung cư, việc lựa chọn một đơn vị thi công có kinh nghiệm và uy tín là điều vô cùng quan trọng. HNEE – Công ty Cổ phần Thang máy & Thiết bị điện Hà Nội – là đối tác được nhiều chủ đầu tư tin cậy nhờ những yếu tố nổi bật sau:

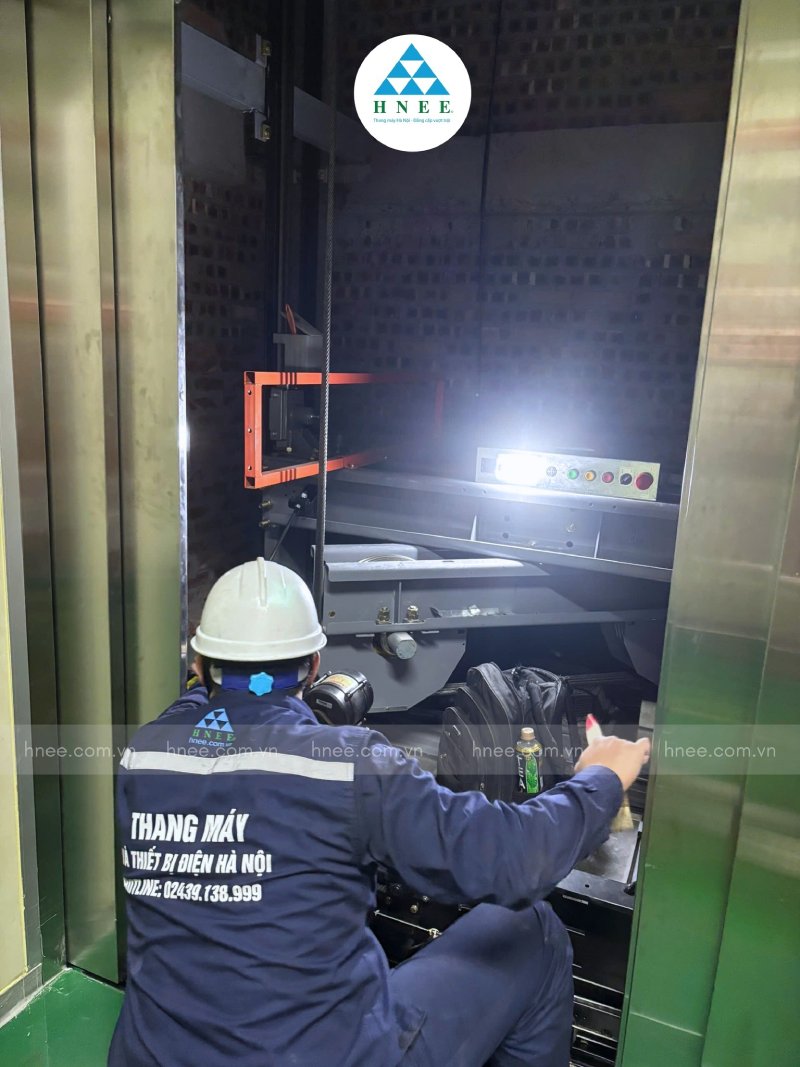

• Thiết kế kỹ thuật chuyên sâu: HNEE thực hiện khảo sát thực tế từng công trình, từ đó đưa ra phương án kích thước, tải trọng và công suất động cơ phù hợp với đặc thù chung cư.
